本测试方法是为测定各种纺织材料和纺织品的颜色耐热压和耐热滚筒加工能力的试验方法。
纺织品可在干态、潮态、湿态进行热压试验,通常由纺织品的最终用途来确定。
试验方法
AATCC 133-2009
GB/T 6152-1997
ISO 105-X11:1994
JIS L 0850-1994A法(B法电熨斗法)
试样准备
1.试样尺寸:
AATCC 133-2009:40*120mm
其余方法:40*100mm

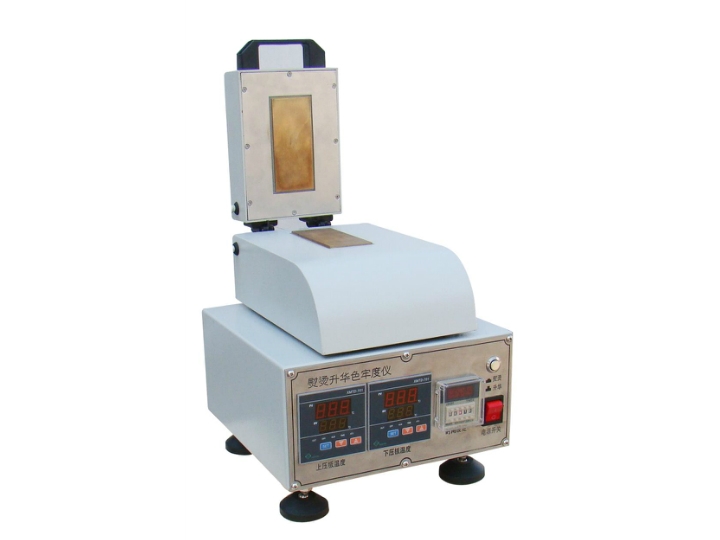

2.加热装置:
由一对光滑平行板构成,装有精确控制电热系统,给试样4±1kpa压力,热量只应从上平行板传递给试样,不管下平行板是否加热,应始终覆盖石棉板,大约260g/m2二层合成约3mm厚的羊毛法兰绒,未染色漂白,未经丝光处理的棉织物。
试验程序
干压: 干试样在规定温度和规定压力的加热装置中受压一定时间15S。
潮压:干试样用一块湿的棉贴衬织物覆盖后,在规定温度和规定压力的加热装置中受压一定时间15S。
湿压:湿试样用一块湿的棉贴衬织物覆盖后,在规定温度和规定压力的加热装置中受压一定时间15S。
热压温度
110±2℃
150±2℃
200±2℃
如有必要也可选用其他测试温度,但必须在报告中注明。加压温度是按照纤维的类型和织物的组织结构来确定的。如为混纺品,建议以最不耐热的纤维相适应。
评级
试验后立即用灰色样卡评定试样的变色和贴衬织物的沾色。在标准大气中调湿4小时后再做1次评定。
