纱线张力是一个十分重要的参数,张力的大小和稳定直接关系到产品 质量、生产效率以及后续加工的顺利进行,因此对纱线张力的测试和控制一直是人们十分关注 的问题。目前较为典型的用于测量生产过程中纱线张力的是电阻应变式纱线张力仪。
电阻应变式纱线张力仪

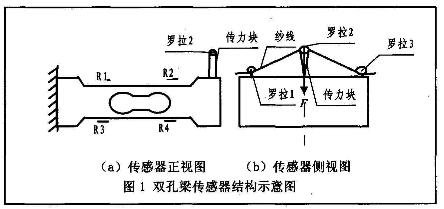

组成电阻应变式纱线张力测试装置的核心器件是电阻应变式传感器,其结构原理如图1 所示,双孔梁弹性体的输出和载荷之间的线性好、灵敏度高。在双孔梁的上、下表面贴上4 个应变电阻R1~R4。,组成全桥电路。利用3根罗拉将纱线张力转换成对中间罗拉2的压力F, 传力块再将这一力传递到双孔梁上,双孔梁相应地产生与张力成比例的应变,该应变转换为 电阻的变化,然后通过电桥电路将电阻的变化转换成电量,经标定输给后续的信号处理装置, 通过对信号进行分析就可以获取纱线张力及其变化信息。由于电阻应变式传感器具有精度 高、稳定性好、成本低、适用于各种环境等优点,因此该纱线张力测试装置常用在纺纱、络 筒、整经以及织造等生产过程中来测量单纱的张力。
DTM200纱线张力仪用于各种毛、麻、丝、化纤及金属拉丝、玻璃纤维和光导纤维等产品的静、动态张力检测,为提高纱线质量和产品服用性能提供可靠的依据。
仪器用途:
用于各种柔性线材动态张力的测量,配有数字显示装置,活动夹纱装置,可随身携带进行检测。
仪器特点:
具有测量精度高、稳定性好,体积小操作简单,零位自动跟踪,满度自动校准,超载保护,低压显示,并能显示每次检测中的最大值、最小值、平均值等。
技术参数
1、量程:0-100cN档 0-200cN档,测量原理:应变电桥
2、过载保护:200%
3、温度范围:10~45℃
4、单位:厘牛(100cN=1N)
5、测量轮偏移量:0.5mm
6、精度:±1%FS或±1数字
7、壳体材质:铝质框架和外壳
8、信号处理:数字式,10位模数转换器
9、阻尼:可调节电子阻尼(3档),移动平均数
10、采样速率:大约1k HZ(仪器内在频率)
11、显示刷新速率:大约2次/秒
12、显示:4位液晶显示,12.7mm高
