织物的磨损是指织物之间或与其他物质之间反复摩擦，织物逐渐磨损破损的现象，而耐磨性则是指织物抵抗磨损的特性。



1、织物磨损的机理

　　织物的磨损通常是先从浮在表面的纱线凸起弧段开始，先是部分纤维断裂，纤维端竖起起毛，随着摩擦进行，纤维碎屑会从织物表面脱落，纤维从纱线内抽出，纱线解体，织物局部变薄直至出现破洞。另外，摩擦时产生的热量一方面使纤维变软，一方面也会影响纤维的力学性能、弹性，从而加速了破损的过程。



2、织物耐磨性测试

　　耐磨性的测量方法很多，今天先讲讲用马丁代尔试验仪测试的几种方法，看过上一讲的朋友一定有留意到用马丁代尔仪也可以测试起毛起球性能。可千万不要弄混咯~

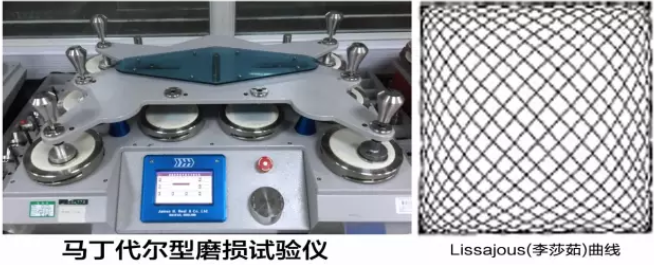

马丁代尔法（Matindale）



试样破损的终点：

1、机织物中至少两根独立的纱线完全断裂

2、针织物中一根纱线断裂造成外观上的一个破洞

3、起绒或割绒织物表面绒毛被磨损至露底或有绒簇脱落

4、非织造布上因摩擦造成的孔洞，其直径至少为0.5mm

5、涂层织物的涂层部分被破坏至露出基布或有片状涂层脱落



试验中对不同用途的织物还规定了相应的摩擦负荷。特别要指出的是涂层织物选用水砂纸作为标准磨料，其他织物使用羊毛磨料。



GB/T 21196.3-2007纺织品 马丁代尔法织物耐磨性的测定 第3部分：试样质量损失的测定

本部分的测试方法与参数与第2部分一致，只是在试验过程中间隔称取试样的质量，根据试样的质量损失确定织物的耐磨性能。



GB/T 21196.4-2007纺织品 马丁代尔法织物耐磨性的测定 第4部分：试样外观变化的测定

本部分通过试样的外观变化来确定织物的耐磨性能，可通过两种方法实现：

a) 进行摩擦试验至协议的表面变化，确定达到规定表面变化所需的总摩擦次数

b) 以协议的摩擦次数进行摩擦试验，评定所发生的表面变化程度。

上文中用到的仪器：YG401（马丁代尔）型织物耐磨仪http://www.czzyfw.com/product/qitachanpin/1192.html
