涤纶长丝的物理指标反映了纤维的粗细、长度、柔软性、含油量等方面的物理性质，通过了解这些性质，有利于产品使用者根据自身生产实际选择合适的产品，以便生产出符合相应标准的产品来。常见的物理指标有
纤度、
断裂强度、
断裂伸长%、
卷曲收缩率H.C.C、
沸水收缩率BWS 、
OPU%等。
1、纤度规格dtex/f
纤度规格反映了涤纶丝的粗细、长度、柔软性等特性，是产品使用者在选择产品时依据的最重要的指标之一。
例如FDY167dtex/96f中，167dtex代表是的纤维的粗细。1dtex(分特)表示的含义是：每10000米长度的丝的重量为1克，因此167dtex就表示每10000米长的丝重量是167克。F表示的是纤维的单纤根数，由于在涤纶丝的生产过程中，除了单丝外，其他涤纶丝都是由很多单根纤维组成的，在本例中96F就表示该规格的涤纶丝有96根单纤组成的，这主要是反映纤维的柔软度，一般F数越高，其所生产的产品手感越柔软。1旦尼尔（D）=1.11分特（dtex），因此FDY167dtex/96f也可表示为150D/96F，1旦尼尔（D）表示的含义是：每9000米长度的丝的重量为1克。

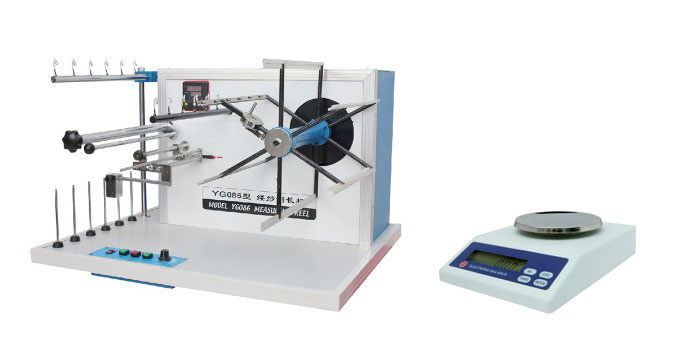

下面2个仪器就是用来测试规格的具体分特的，根据上述基础知识来推测丝的规格，左边的
缕纱测长仪用来测试长度，右边的用来测试重量，再放大倍数就可以估算是多少D的了，当然放大的倍数越大，误差也会越大。
2、断裂强度（CN/dtex）
断裂强度是衡量纤维在顺向拉伸时所能承受最大的拉力的指标，强度的多少能够直接影响成品布的撕裂强度和耐摩性等。如果纤维的断裂强度过低，将会导致纤维在织造的过程中出现断头现象，而且织成的成品布的撕裂强度也会不足，从而影响企业的生产效率和成品布的质量。对断裂强度的要求一般要在3.0 CN/dtex以上，正常情况下FDY和DTY产品的断裂强度大致在3.3CN/dtex～4.2CN/dtex之间的话就可以满足织造需求。
3、断裂伸长%
断裂伸长率主要是测试纤维在顺向拉伸过程中的残余比例，一般POY产品在110%-130%；FDY产品在20%-30%；DTY产品15%-25%。一般来说，具有较低的残余伸度纤维，其染色性较佳，强度较高，卷缩率较高，因此在不造成纤维毛丝的情况下，一般会选择较低的残余伸度。过高的残余伸度会造成DTY产生僵丝问题，FDY易发生染色不均匀等问题，而且会导致纤维缩率下降、织布染整不易定型、起皱等不良影响。

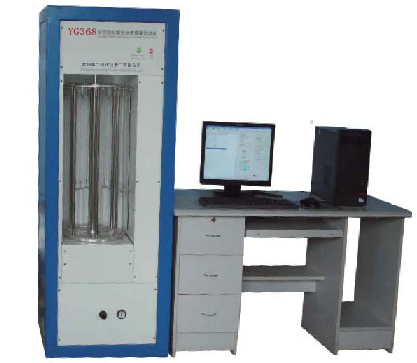

4、卷曲收缩率H.C.C
一般情况下，卷曲收缩率高则DTY相对蓬松性较好，成品的布面比较丰厚。这项指标可由加弹工艺上调整而得到。 一般DTY此项指标无特定要求，低弹丝20%以下，网络高弹则在30%左右。如果客户有特别的需求，需要对生产工艺进行相应的调整。
沸水收缩率是的纤维在遇到热水（高温100℃）时收缩的比例。此项指标对后道织布、染整来说是个重要的参数。沸水收缩率比较高时经向易短码，但布在定型时，布面会比较好。沸水收缩率过低时收缩率不足，不易定型，易起皱，经向缩码较少。
6、含油率OPU%
OPU%是指纤维的含油比率。油剂的主要功能是减少摩擦力，抗静电、抗菌、抗氧化等。含油率过高过低都会对产品产生不良影响。对于DTY产品，一般要求1.0%以上，其中针织1.5%以上，剑杆、提花机等高张力织造机种最好在2.5%以上。对于FDY产品，一般在0.7%-1.2%，有光丝相对半光丝高些，异形丝相对圆形高些，经编用途相对喷水高些。对于油剂的选择，大厂一般选择德国、日本进口的油剂，含油量一般控制在国标要求的范围之内。一些小化纤厂的油剂一般是国内生产的，部分油品较差，时间较长时会导致纤维出现发黄等问题，而且纤维的含油量也比较高。
7、沸水收缩率BWS
沸水收缩率是的纤维在遇到热水（高温100℃）时收缩的比例。此项指标对后道织布、染整来说是个重要的参数。沸水收缩率比较高时经向易短码，但布在定型时，布面会比较好。沸水收缩率过低时收缩率不足，不易定型，易起皱，经向缩码较少。
