一、方法及适用范围
厚度是指在一定压力下土工合成材料的厚度，通常以mm表示。部分材料，特别如无纺织物和某些复合材料在承受压力时，厚度变化很大，因此规定在标准的厚度试验中，需要明确其试验压力，一般对于土工织物，规定的压力为2kPa。根据工程需要，也可以测试如20kPa、200kPa等其他压力下的厚度。
本方法适用于土工织物、柔软片状土工复合材料的厚度测试。
二、试验步骤
土工织物厚度测试一般通过
织物测厚仪来完成。测定2kPa压力下试样厚度需裁剪尺寸大于基准板的土工织物试样至少10块，完成调温调湿后，将压块及其上的荷载调整为5N(压块底面积25cm²)，调整厚度计量表至零点，将试样自然放置于压块与基准板之间，轻轻放下压块后计时，计时30s时记录厚度计量表读数，所有试样测试完毕后计算该样品产品厚度平均值、标准差及变异系数。
其他压力下厚度可按相同步骤实施。
三、试验说明
常用的土工织物厚度一般为0.1~5mm，最厚的可能超过10mm。土工合成材料产品的厚度变化对其力学性能和水力学性能都有很大影响，目前国内外测定土工织物及其有关产品厚度的方法均采用机械量测法，各标准的参数要求基本一致，试验过程中可以通过调整压脚上方砝码的质量来得到不同的作用压强。
四、相关标准
①《GB/T13761.1-2009土工合成材料规定压力下厚度的测定 第1部分：单层产品厚度的测定方法》；
②《SL 235-2012土工合成材料测试规程》;
③《JTG E50-2006公路工程土工合成材料试验规程》;
④ASTM D5199-12 Standard Test Method for Measuring the Nominal Thickness of Geosynt-hetics；
⑤ISO 9863-1：2016 Geosynthetics-Determina-tion of thickness at specified pressures-part1：Single layers
推荐仪器：

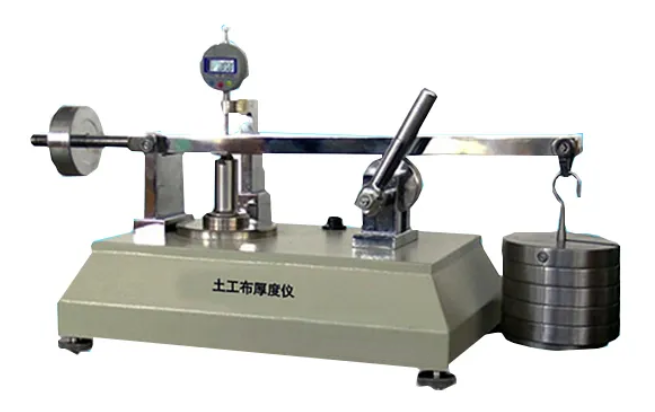

YT060型土工布厚度测定仪
