上一篇文章我们为大家介绍了
电子织物强力仪试验参数选择，没看过的小伙伴马上去脑补一下（http://www.czzyfw.com/news/industrynews/2020/0417/2063.html）。本文将继续介绍
电子织物强力仪的试验步骤。
（一）准备试样

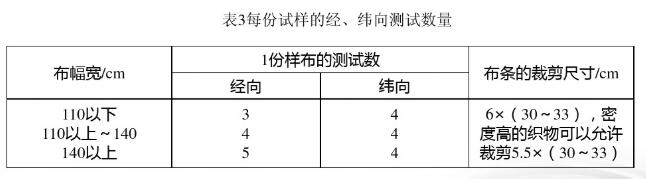

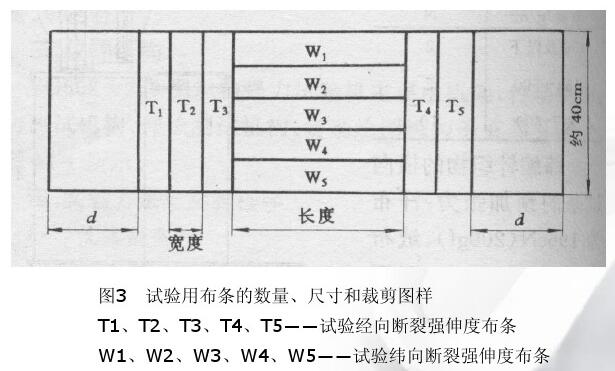

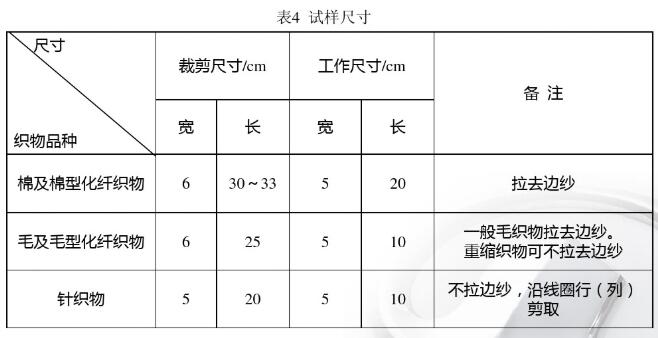

根据织物品种，选择试条形状，按规定的试样尺寸裁剪试样，长度方向应平行于织物的经向（纵向）或横向(横列)。每份样品的经纬向试样至少5块，并在标准大气条件下调湿4h。如采用拆边纱法条样，将布样按图3所示，剪裁成宽6cm，扯去纱边使之成为5cm，长40cm左右的经向和纬向强伸度试条。
（二）拉伸操作
将织物夹在上夹持器上，然后在织物的下部夹上张力架，加预加张力，再夹紧下夹持器，然后去掉张力夹，按“拉伸”键，仪器开始拉伸，拉伸至试样断裂后下夹持器返回起始位置，显示屏自动记录断裂强力（单位：N），断裂伸长（单位：mm）、断裂时间（单位：min）和断裂伸长率（单位：%）。重复以上操作，直至到达设定次数。（注：在铁钳中心位置夹持试样，以保证拉力中心线通过铁钳的中点）
统计、打印按“退出删除状态/停止”键退出删除状态，按“统计”键打印本组统计数据。按“复制”键打印本组所有数据。
最后，按“复位”键本组试验完毕。
注意试样：
①每个方向至少试验5块
②滑移：如果试样在钳口处滑移不对称或滑移量大于2mm时，舍弃试样结果；
③钳口断裂：如果试样在距钳口处5mm以内断裂，则作为钳口断裂。当五块试样试验完毕，若钳口断裂的值大于最小的“正常值”，可以保留；如果小于最小的“正常值”，应舍弃，另加试验以得到5个“正常值”；如果所有的试验结果都是钳口断裂，或得不到5个“正常值”，应该报告单值。钳口断裂结果应当在报告中指出。
④计算断裂强力和断裂伸长率的变异系数，修约至0.1%。

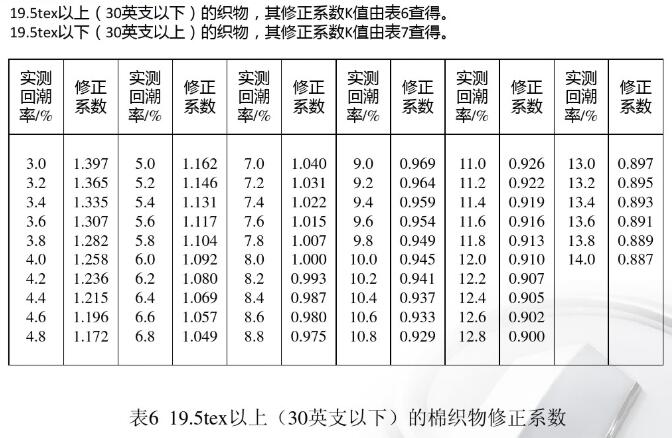

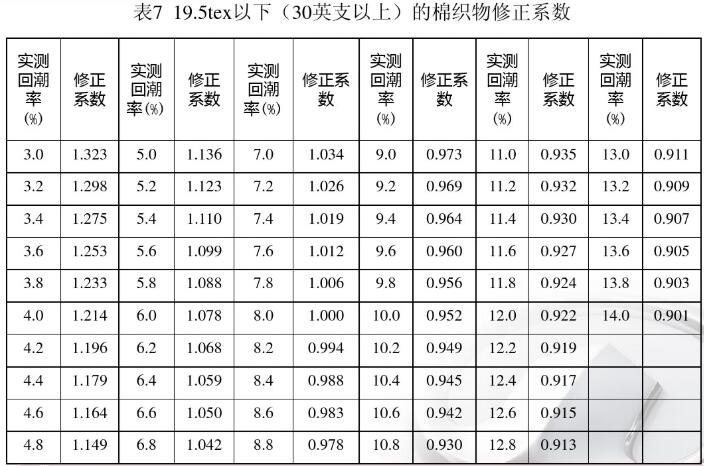

⑤若试验是在非标温、湿度条件下进行的，则还要测出试样的实际回潮率，并根据回潮率查出强力修正系数值，将所测定的强力值修正到标准回潮率下的强力值。强力值修正系数见表6和表7所示。
⑥棉织物的断裂强度修正公式规定如下:
P=K×P0
式中：P-修正后织物的断裂强力（N）；
P0-事迹织物的断裂强力（N）；
K-织物的强力修正系数。
