土工布是一种应用非常广泛的土工合成材料，土工布的质量检测不管是对土工布厂家提升产品质量还是土工布买家鉴别产品优劣都是非常重要的。有些不是很在行的朋友经常会问“
土工布有哪些检测项目？
土工布检验标准有哪些？”这里就给大家简单的介绍一下。
土工布检验标准《土工合成材料 规定压力下厚度的测定第1部分：单层产品厚度的测定方法》GB/T 13761. 1-2009
《土工合成材料 土工布及土工布有关产品单位面积质量的测定方法》GB/T 13762-2009
《土工布梯形法撕破强力试验方法》GB/T 13763-2010
《土工布及其有关产品宽条拉伸试验》GB/T 15788-2005
《土工布及其有关产品有效孔径的测定干筛法》GB/T 14799-2005
《土工布顶破强力试验方法》GB/T 14800-1993
《土工布及其有关产品无负荷时垂直渗透特性的测定》GB/T 15789-2005
土工布有哪些检测项目？
单位面积质量标准:《土工合成材料 土工布及土工布有关产品单位面积质量的测定方法》GB/T13762-2009
试样要求：100cm²，数量至少10块
试样调湿：标准大气压下24h
称量精度：10mg
结果表示:Pa=(mx10000)/A
Pa一单位面积质量，单位为克每平方米(g/㎡)
m一试样质量，单位为克(g)
A一试样面积，单位为平方厘米(cm²)
结果修约至1g/㎡，并计算变异系数。
如果100cm²的试样不能代表该产品全部结构，可以使用较大面积。
对于较大网孔的土工合成材料，应从构成网孔单元两个节点连接中心处剪断试样。在纵、横向都至少包含5个组成单元。
厚度
厚度——对试样施加规定压力的两基准板间的垂直距离，常以mm表示
标准: GB/T13761-2009 《土工合成材料 规定压力下厚度的测定》
压脚面积:
聚合物、沥青防渗土工膜，直径(10±0.05) mm;
其他土工合成材料，面积(25±0.2) mm，
压力: 2kPa， 20kPa和200kPa，允差土0.5%。
基准板直径大于1.75倍压脚直径。
测量装置：精确到0. 01mm.
计时器：精度为1s。
对于厚度均匀的聚合物，沥青防渗土工膜，在(20±0.1) kPa压力下测得厚度;
对于其他所有土工合成材料，在(2±0.1) kPa压力下测得厚度；
对于厚度不均匀的聚合物、沥青防渗土工膜，在施加(0.6±0.1）N的力下测厚度;
样品数量: 10块
试验步素：制样，调湿，选定压力和压脚面积，维持压力30s，测读厚度。
YT060型土工布厚度测定仪
拉伸试验《土工布及其有关产品宽条拉伸试验》GB/T 15788-2005
试样：纵向和横向分别应不少于5块。试样宽(200±1) mm
拉伸速度( 20%土5%) mm/min
《土工合成材料 塑料土工格栅》GB/T17689 -2008
试样：单拉塑料格栅采用多肋法，5个样，沿纵向保留3个节点，有效宽度不小于200mm；双拉格栅采用多肋法时，横纵向各5个样，有效宽度不小于200mm，长度至少包括两个完整单元，且不少于100mm。
《水运工程塑料排水板应用技术规程》JTS206-1-2009
试样：不少于6个，整体抗拉强度宽度与样品同宽，滤膜试样宽50mm，湿态样泡24h
以下情况，试验结果别除:
1）若试样在钳口内打滑，或在钳口边缘或钳口内被夹坏;
2）在距钳口5mm以内的范围中断裂，且结果低于其他结果平均值的50%;
当试样在钳口内打滑或大多数试样被钳口夹坏，宜采取下列改进措施：①钳口内加衬垫；②钳口内的试样用涂料加强；③改进钳口而；(4)其他方法。
土工布拉力机
撕破强力
《-土工布梯形法撕破强力试验方法》GB/T13763-2010
1、纵向和横向各取10块试样，每块试样的尺寸为（75±1）mm×（200±2）mm。

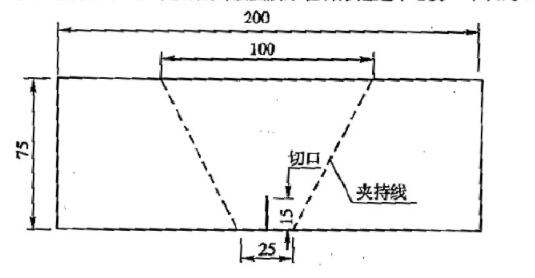

2、用梯形样板在每个试样上画一个等腰梯形，按图所示在梯形短边中心剪一个长约15mm的切口。
将试样置于上下夹钳内，使两夹持线分别和拉力机的上、下夹具边缘齐平，使上下夹具的隔距为25mm；设定拉伸速率为（50±5）mm/min；
等效孔径标准:《土工布及其有关产品有效孔径的测定干筛法》GB/T14799-2005
标准规定，织物允许5%的颗粒(以质量计)通过(筛布)的(即95%的颗粒不能通过)的那个孔径记为o95。各种标准规定不尽相同，有的采用o98或o90等。
YG992-4型土工布孔径测定仪
采用千筛法测定织物的有效孔径，即以待测织物作为筛底布，准备好几组已知粒径范围的粒组(可以是玻璃微珠或标准砂)每次将一粒组粒料称50g投入筛内，放在摇筛机上振摇10min，得到通过试样的粒料m1，重复不同粒径的试验，取得不少于3组连续分级标准颗粒材料的过筛率、并有1组的过筛率低于5%。

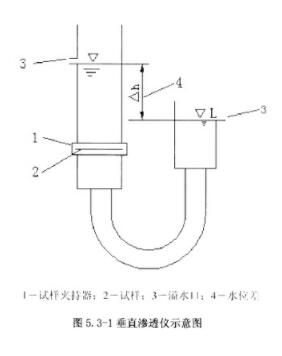

标准：《土工布及其有关产品无负荷时垂直渗透特性的测定》GB/T15789-2005
标准规定：仪器夹持试样处的直径至少50mm，最大水头差70mm，达到250mm的恒定水头
试样的有效过水面积为20~100平方厘米，应能装单片和多片土工织物试样。
试样与夹持器周壁必须密封良好，不得有渗漏。
量测系统的管路宜短而粗，减小水头损失。
对新安装的量测系统应作空态(无试样)率定，以确定设备自身的水头损失，并予以修正。无样时，在任何流速测定的水头差必须小于1mm。
水温: 18℃-22℃ 秒表：精确到0.1s 温度计：精确到0.2℃ 量筒: 10cm3
水头差测量：精确到1mm。
试样数量：取5组平行测定。
标准规定，如果试样的总体渗透性能已经预先确定，为了控制材料的质量，只需要测定在50mm水头差时的渗流速率或渗透系数。
