面料检验项目
理化指标：皂洗牢度、耐水色牢度、耐汗渍色牢度、耐摩擦色牢度、耐热压(熨烫)色牢度
物理项目：门幅、克重、静态缩水率、气蒸收缩、起毛起球、撕破强力、拉伸断裂强力、接缝滑移
理化指标
①皂洗牢度
取40mm×100mm试样一块，正面与一块40mm×100mm的多纤维贴衬织物相接触，沿靠近羊毛一短边缝合，形成一个试样。用纺织品专用皂片5g/l配置好溶液，取配制好的100ml的溶液和试样业同放入钢杯中，置于温度为40°C的耐洗色牢度试验机内，时间为 30min钟进行测试。测试完成后，立即取出组合试样，然后在流动的冷水中清洗挤去水分。展开组合试样，平铺在温度不超过60℃的空气中干燥后，利用灰卡在D65光源下来判定变褪色及沾色等级。
②耐水色牢度
取40mm×100mm试样一块，正面与一块40mm×100mm的多纤维贴衬织物相接触，沿靠近羊毛一短边缝合，形成一个试样。在室温下将组合试样置入三级水中完全浸湿，倒去溶液，平置于两块玻璃或丙烯酸树脂板之间，放于预热的试验装置中，受压12. 5kPa。将带有组合试样的装置放入烘箱内，于(70土2)℃下处理1h。取出并展开组合试样，平铺在不超过60℃的空气中干燥。用灰色样卡评定试样的变色级数和贴衬织物的沾色级数。
SW-12D型耐洗色牢度试验机
③耐汗渍色牢度
分耐酸汗渍色牢度和耐碱汗渍色牢度。
测定前，必须准备好配置好的碱和酸。配置方法如下:
1、碱液每升含： L-组氨酸盐酸盐-水合物0.5g，氯化钠5g，磷酸氢二钠十二水合物5g，用0. 1mol/L的氢氧化钠溶液调整试液pH值至8。
2、酸液每升含： L-组氨酸盐酸盐-水合物0. 5g，氯化钠5g，磷酸二氢钠二水合物2. 2g，用0. 1mol/L的氢氧化钠溶液调整试液pH值至5.5。
然后取40mm×100m试样块，正面与一块40mm×100mm 的多纤维贴衬织物相接触，沿靠近羊毛一短边缝合，形成个试样。 在浴比为50: 1的酸、碱试液里分别放入一块组合试样，使其完全润湿，然后在室温下放置30min，必要时可稍加揿压和拨动，以保证试液能良好而均匀地渗透。取出试样，用两根玻璃夹去夹组合试样上过多的试液。将试样夹在两块试样板中间。用同样步骤放好其他组合试样，并使试样受压12.5kPa，酸和碱试验使用的仪器要分开。把带有组合试样的酸、碱二组仪器放在恒温箱内，在(70土2)℃的温度下放置1h。取出试样并展开试样并悬挂在温度不超过60℃的空气中干燥。用灰色样卡评定试样的变色级数和贴衬织物的沾色级数。
YG631型汗渍色牢度仪
④耐摩擦色牢度
分干摩擦色牢度和湿摩擦色牢度两种。
将剪取合适的试样平铺在耐摩擦色牢度试验机底板上，用夹紧装置将试样两端固定，使试样的长度方向与仪器的动程方向一致。开机后，进行往复动程为100mm，摩擦头垂直压力为9N。循环次数为10的实验。湿摩擦的测试棉布必须用三级水浸湿，使其含水量达到95%~105%。其他操作相同。湿摩擦检测结束后，将湿摩擦布放在室温下晾干后评级。
Y571B摩擦色牢度仪
⑤耐热压（熨烫）色牢度
将一块40mm×100mm的试样正面和湿润的棉贴衬布，置于覆盖在羊毛法兰绒衬垫之上的棉布上，再把棉贴衬织物放在试样上。放下加热装置的上平板，使试样在温度180度和4kpa的压力下，受压30s。取下试样调湿后用样卡评定试样的变色和棉布的沾色级数。
YG605型熨烫升华色牢度测试仪
物理项目
①门幅
用钢直尺对平铺在操作台上的测试样进行全门幅的测量，并将结果修约到0. 5cm。
②克重
将织物平铺在测试台上，避开折痕处用圆盘取样器任意取两个100c㎡圆放在天平上称量，取其平均值。并修约到0.1g/㎡。
ZB01B型圆盘取样器
③静态缩水率(对于样布0.5m的需要测试)
对样布进行四角定位，尺寸为(350士10) mm×(350士10) mm，沿500mm× 500m的大小将剪下样布。并将样布浸泡在加有1g/L的平平加溶液中，浸泡1小时。取出试样，用脱水机脱干多余水分，将样品悬挂在晾衣架上。待充分干燥进行测量，并记录数据。计算缩水率=（洗后平均长度-洗前平均长度）/洗前长度×100%。并将结果修约到0.1.
④气蒸收缩
剪取两经两纬50mm×300mm的试样，并做250mm的标记后将试样放入预热好的套筒式气蒸仪中并保持30s。移出试样冷却30s在放入仪器中。如此重复3次。最后，取出试样冷却至常温。量取试样尺寸并精确到0.5mm。气蒸收缩%=（气蒸前平均长度-气蒸后平均长度）/气蒸前长度×100%。计算结果修约到0.1。
⑤起毛起球
一般情况下， 针织物我们主要采用箱式的起毛起球就是取尺寸为125mmx1 10mm的试样，将测试样在背面缝合，以(12士2)毫米的宽度缝合。从内向外翻转待测样，正面向外套上橡胶管。用19毫米宽的胶带将待测样边与橡胶管露出的两端包紧，胶带的一半粘住测试样边，另一半粘住橡胶管。胶带在橡胶管绕1周半，在胶带和橡胶管边中间应剩下(6士1)毫米的缝隙。将样品的放入毛起球箱并设定转数进行测试。粗纺织物翻转7200r，精纺织物翻转14400r。待试验结束后，取出试样在光源下评级。
YG511-4型箱式起球仪

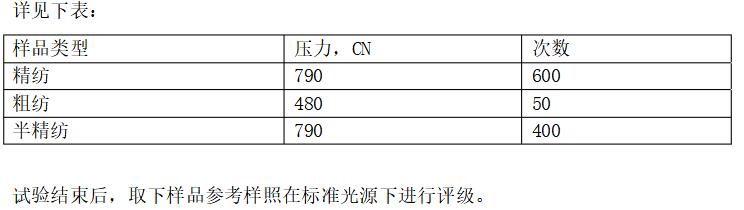

机织物的测试主要采用圆轨迹法。取块100c㎡的圆， 采用织物磨料的方法进行测试。针对所测试磨料类型的不同试样夹头加压的重量及摩擦次数不同。
YG502型织物圆轨迹法起毛起球仪
⑥撕破强力(冲击摆锤法)
主要测试机织物在使用过程中，被突起物钩损造成损坏的强度。剪取尺寸为100mm×75mm试样，在试样上切一个20mm的切口，余下撕裂长度43mm，用适应的重锤给以瞬间的作用力，将其撕破，测定其撕裂强度。并将结果修约0.1N。
YG033A型落锤式织物撕裂仪
⑦拉伸断裂强力
取3经3纬尺寸为5cm×30cm的试样，将仪器的拉伸速度和夹距要根据面料的伸长来定拉伸速度和夹距：伸长<8%，夹距200mm，速度20mm/min；伸长8% ~75%，夹距200mm,，度100mm/min；伸长> 75%，夹距100mm，速度100mm/min。当采用预加张力时，产生的伸长应≤2%， 否则采用无张力夹持。≤200g/㎡ : 2N; 200~500g/㎡的: 5N; > 500g/㎡ :10N。设定结束后进行试验，并记录实验数据。
钳口断裂，小于最小正常值，应舍弃，重新取样，所有试验都是钳口断裂，应报告单值，钳口断裂应在报告中注明。结果修约：≤10N，修至0N; 10-1000N的，修至1N；≥1000N的，修至 10N。
YG026C电子织物强力机
⑧接缝滑移
将所用测试面料放在标准实验室环境中放置4小时及以上；沿织物经向和纬向各裁取200×100mm样品各5块；将试样(正面朝内)对折，折痕平行于宽度方向，并距折边20mm处用301型缝迹型式缝制试样，如果有必要的话，缝纫线的两端要打结，以防滑脱。然后在距缝线12mm处剪开样品，两层织物的余量应该相同。

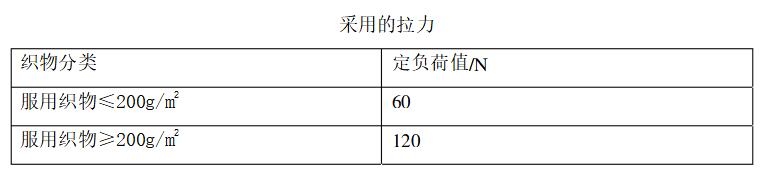

将CRE等速伸长试验仪的上下夹具的夹距设定为100mm, 并以拉伸速率为50mm/min缓慢增大施加在试样上的负荷直至达到合适的负荷值，在以原有的速度下降，将施加在试样的的压力减小到5N，立即测量线迹两遍的最大宽度值即是滑移值，并约到1mm。（拉力见下表）：
其他
1、色牢度测试项目的制样，应该距边15cm取样，标示正反面。颜色相近的测试样，应该做好区分标记。
2、物理测试样项目制样，应避开折痕、疵点及距边15cm。两块试样不应包含相同的经纬纱。为了实验数据的准确性，需要对仪器进行校验。
