一、实验仪器、用具及试样
试验仪器为YG026C型
电子织物强力机。如图1所示。试样为织物一种。并需准备直尺、挑针、剪刀等用具。
YG026C型
电子织物强力机主要技术参数
1、测试方式：等速伸长（CRE）原理测定，并记录断裂强力、断裂伸长（伸长率）、时间、次数等。
2、测试方法：拉伸试验方法。
3、量 程：500N / 1000N / 2000N /3000N / 5000N（选配）
4、测力精度：＜±1%
5、夹距：25～350mm(无级可调)
6、拉伸速度：10～400mm/min（任意设定）
7、回复速度：400mm/min
8、有效动程：500mm
9、伸长分辨率：0.01mm
10、夹持器有效夹持宽度：根据需要选配（标准配置：55mm）
11、打印：输出各种形式数据，曲线及统计结果
12、电 源：AC220V±10％ 50Hz
13、外形尺寸：600×430×1250mm
14、重 量：约150Kg
二、实验原理
将一定尺寸的试样，按等速伸长方式拉伸至断裂，测其承受的最大力——断裂强力及产生对应的长度增量——断裂伸长。必要时，还可画出织物的强力——伸长曲线，算出多种拉伸指标。
三、试验参数选择
（一）试样形状

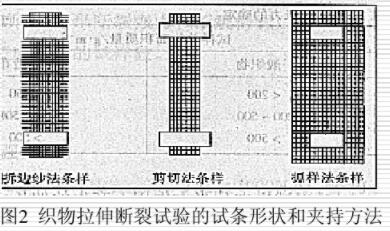

做拉伸断裂强度试验时，试样的尺寸及其夹持方法对试验结果影响较大。常用的机织物及其夹持方法有：扯边纱条样法、切条样法及抓样法。如图2所示。
(二)夹持方法
扯边纱条样法试验结果不匀率较小， 用布节约。抓样法试样准备容易，快速，试验状态比较接近实际情况，但所得强力、伸长值略高。剪切条样法般用于不易抽边纱的织物，如缩绒织物、毡品、非织造布及涂层织物等。我国标准规定采用扯边纱条样法。
（三）试验参数

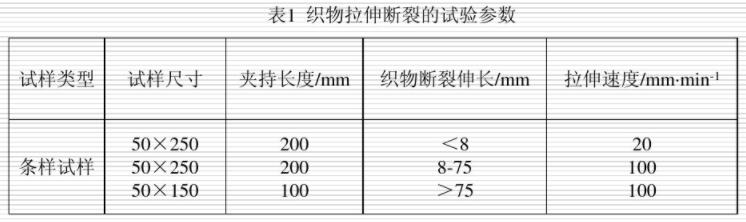

织物拉伸断裂的试验参数见表1。
注：拆边纱法条样应裁剪成6cm宽或7cm宽（疏松织物），然后两边抽去等量边纱，使试样的有效宽度为5cm。为便于施加张力，试样长度宜放长30~50cm。
（四）预加张力

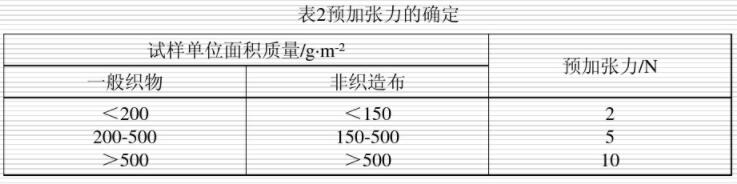

（1）按试样的单位面积质量来决定（见表2）。
（2）当断裂强力低于20N时，按概率断裂强力的（1±0.25）%确定预加张力。
（3）抓样法的预张力，采用织物试样的自重即可。
（4）当试样在预张力作用下产生的伸长大于2%时，应采用无张力夹持法（即松式夹持）。这对伸长变形较大的针织物和弹力织物更合适。
（五）大气条件
试样的调湿、测试的标准大气条件为三级标准大气条件。
四、实验步骤

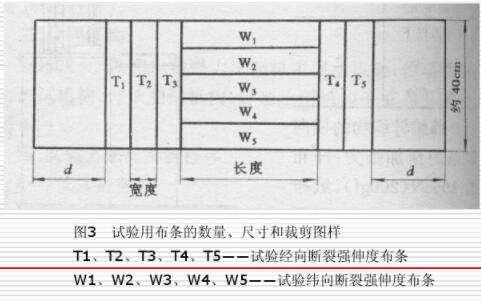

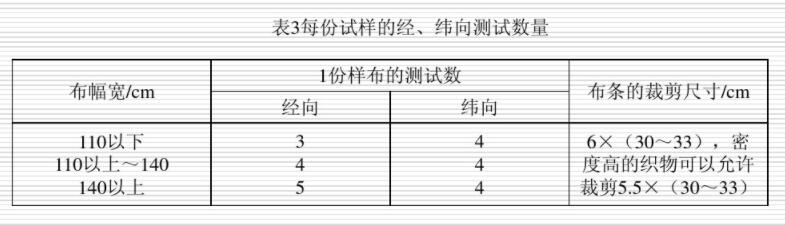

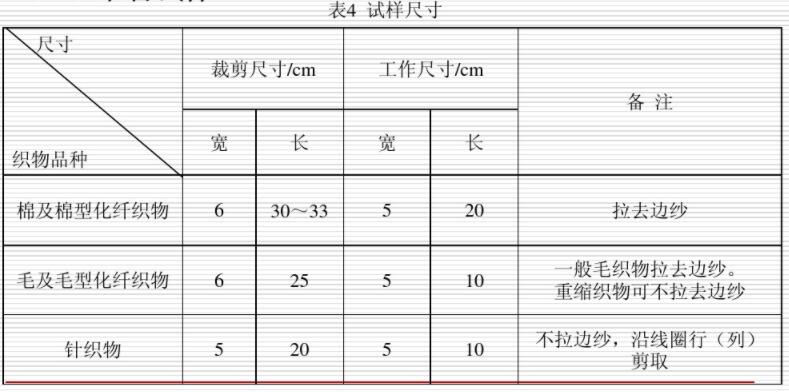

根据织物品种，选择试条形状，按规定的试样尺寸裁剪试样，长度方向应平行于织物的经向(纵向)或横向(横列)。每份样品的经纬向试样至少5块，并在标准大气条件下调湿4h。如采用拆边纱法条样，将布样按图3所示，剪裁成宽6cm，扯去纱边使之成为5cm，长40cm左右的经向和纬向强伸度试条。
（二）拉伸操作
(1)试拉伸 按“实验”键进入实验状态，将织物夹在上夹持器上，然后在织物的下部夹上张力夹，加预加张力，再夹紧下夹持器，然后去掉张力夹，按“拉伸”键，仪器开始拉伸，拉断后，下夹持器自动返回初始位置。(注：定速拉伸，不需试拉伸)
(2)试验 夹好试样，按“拉伸”键，拉伸至试样断裂后下夹持器返回起始位置，显示屏自动记录断裂强力(单位:N，断裂伸长(单位: mm)、断裂时间(单位: min)和断裂伸长率(单位: %)。重复以上操作，直至到达设定次数。 (注:在铁钳中心位置夹持试样，以保证拉力中心线通过铁钳的中点)
(3)统计、打印 按“退出删除状态/停止”键退出删除状态，按“统计”键打印本组统计数据。按“复制”键打印本组所有数据。
(4)结束
按“复位”键本组试验完毕。
五、试验结果计算
（一）注意事项
- 每个方向至少试验5块。
- 滑移：如果试样在钳口处滑移不对称或滑移量大于2mm时，舍弃试样结果:
- 钳口断裂：如果试样在距钳口处5mm以内断裂，则作为钳口断裂。当五块试样试验完毕，若钳口断裂的值大于最小的“正常值”，可以保留；如果小于最小的“正常值”，应舍弃，另加试验以得到五个“正常值”;如果所有的试验结果都是钳口断裂，或得不到五个“正常值”，应该报告单值。钳口断裂结果应当在报告中指出。
- 计算断裂强力和断裂伸长率的变异系数，修约至0.1%。
（二）原始数据记录

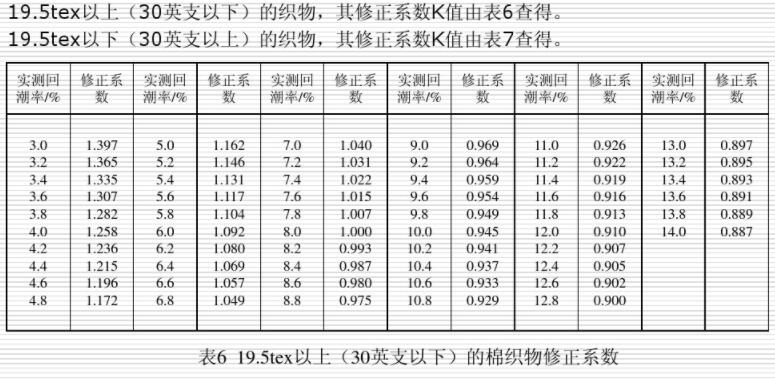

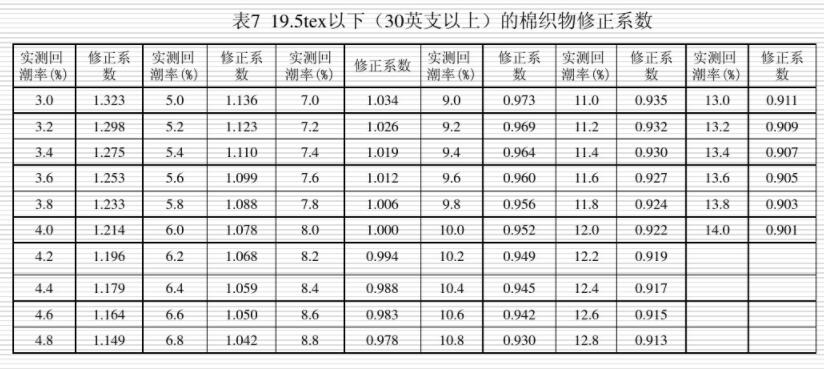

若试验是在非标准温、湿度条件下进行的，则还要测出试样的实际回潮率，并根据回潮率查出强力修正系数值，将所测定的强力值修正到标准回潮率下的强力值。强力值修正系数见表6和表7所示。
棉织物的断裂强度修正公式规定如下:
P=K✖P0
式中：P——修正后织物的断裂强力(N) ;
P0——实际织物的断裂强力(N) ;
K——织物的强力修正系数。
（三）结果计算

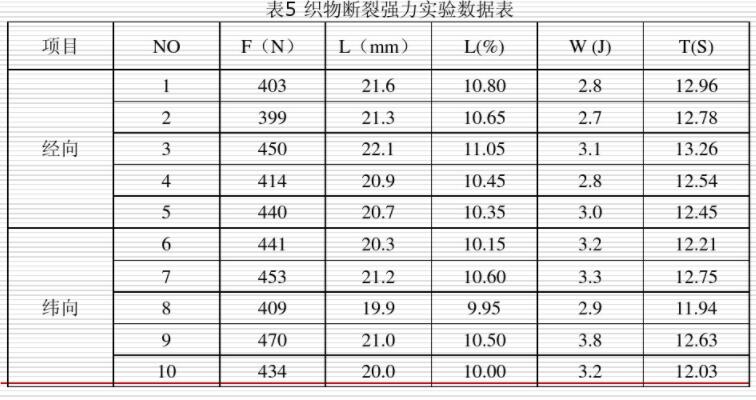

织物的拉伸断裂强力：
经向
P=(P1+P2+P3+P4+P5)/5×K=(403+399+450+414+440)/5×0.969=408.14N
纬向
P=(P6+P7+P8+P9+P10)/5×K=(441+453+409+470+434)/5×0.969=427.72N
(四)实验报告
按照GB/T3923.1-1997规定应包括以内容
a)本标准的编号和试验目期
b)样品名称、规格
c)隔距长度
d)拉伸速度;
e)预加张力,或松式夹持；
f)试样状态，即调湿还是润湿；
9)试样数量、舍弃的试样数量和原因；
h)断裂强力平均值及断裂伸长率平均值；
i)断裂强力和断裂伸长率的变异系数；
j)断裂强力95%的置信区间；
k)如需要，断脱强力平均值及断脱伸长率平均值；
l)任何偏离标准的细节；
