随着我中心业务的不断拓展，机织面料的检测越来越多。撕破强力是机织面料测试中较重要的一项指标,本文旨在通过对影响织物撕破强力的一些因素进行深人研究，找到提高织物撕破强力的方法，为提高产品质量提供一定参考。由于在撕破强力试验的标准中，梯形法适用的面料范围较广,其分析结果的可借鉴性较强,且具有普遍意义，因此本文选用梯形法对面料进行测试分析。
织物撕破受力因素分析
为了提高撕破强力，需要对织物撕破时的受力进行理论分析。织物在撕裂时裂口处会形成一个纱线受力三角形，撕裂就是织物受力三角形中的纱线依次发生断裂。织物撕裂强力与纱线强力呈正比关系。织物经纬密和纱线的断裂伸长率与织物的撕裂强力也有着密切的关系。当织物经纬密或纱线伸长率较大时，受力三角形中的受力纱线根数越多,织物纬向撕破强力的数值就会增大。当纵向纱线与横向纱线间的摩擦阻力大时，两个系统的纱线间不易滑动，受力三角形变小，受力纱线根数少，撕裂强力变小。因此，纱线间的摩擦阻力对撕裂强力起着消极作用。也就是说，织物的组织结构也对斯破强力有着定的影响。

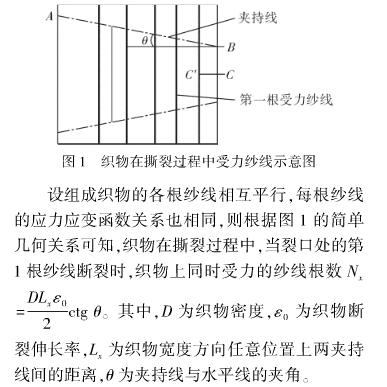

采用梯形法测试织物纬向撕破强力时，试样沿夹持线夹在强力机的上下夹头间，在织物撕裂过程中,纱线沿着切口CC方向渐次断裂，见图1
由此可知,采用梯形法测试织物纬向撕破强力时,在试样尺寸一定的前提下，梯形法纬向撕破强力与纬密、纬纱断裂强力、纬纱断裂伸长率呈正相关，而与经密和交织阻力呈负相关。另外、梯形法测试撕破强力的最大值与试样夹持长度、试样宽度呈正相关，与试样夹持角呈负相关。本试验中依据《纺织品织物撕破性能第3部分:梯形试样撕破强力的测定》(GB/T 3917. 3-2009) 测试织物撕破强力。
结论
(1)纬密影响织物的纬向撕破强力,纬密在某一个数值时可使织物纬向撕破强力达到最大值，然后无论纬密增加或减少,纬向撕破强力都下降。
(2)纬纱的断裂强力对织物的纬向断裂强力影响很大。
(3)织物组织发生变化不仅影响织物的纬向撕破强力，也影响织物的经向撕破强力。
(4)试验重点研究了织物纬向撕破强力的影响因素,根据相似原理，同样也可以推断出织物经向撕破强力的影响因素，这对设计高撕破强力织物具有较好参考价值。
推荐仪器：
YG026织物撕破强力试验机适用范围：
用于各种纺织品的拉伸、撕破、顶破、定伸长、定负荷、弹性、缝线滑移、剥离等力学性能测试，并广泛用于橡胶、塑料、皮革、金属、线材、纸张、包装、建材、石化、电工、土工材料之拉伸、压缩、弯折、粘接、剥离、撕裂、顶破、蠕变等试验的力值、伸长、变形测试。
