磨损是指织物间或与其他物质间反复摩擦，织物逐渐磨损破坏的现象。
一、测试方法与表示指标
(一)穿着试验
首先要设定淘汰界限，确定淘汰件数。
淘汰率=淘汰件数/试样的总件数X100%
根据淘汰率的大小比较好坏。
符合实际，但费工、费时、费用较高。
(二)实验室试验
1.织物耐磨性试验的类型
平磨、曲磨、折边磨、动态磨、翻动磨。
2.表示磨损的指标
(1)单一性指标
➢织物出现一定物理破坏时 (破洞大小、断纱根数)摩擦次数;
➢织物一定摩擦次数后，物理性质的改变。

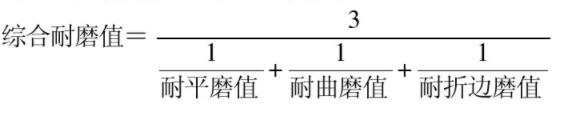

(2)综合性指标:综合耐磨值
二、磨损破坏的表现形式（磨损机理）
1.纤维疲劳而断裂
磨料对纤维的反复拉伸弯曲作用使其断裂，是基本的破坏形式。

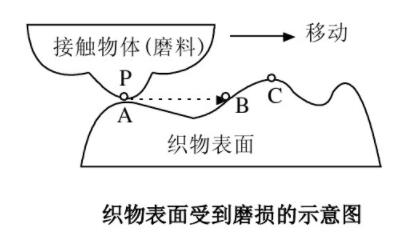

织物表面受到磨损的示意图
2.纤维从织物中抽出
抱合力小，纱线、织物结构松散，磨料比较粗大
3.纤维被切割而断裂
抱合力大，纱线、织物结构紧密，磨料细小而锐利。
4.纤维的表面磨损
抱合力大，纱线及织物结构紧密，磨料表面比较光滑。
纤维表层出现零碎轻微的破裂。
三、影响织物耐磨性因素
(一)纤维的性状
1.几何特征
(1)长，耐磨性越好。
(2)细度适中有利于耐磨，过细，应力很大，过粗，纤维根数少，抱合力小，抗弯能力差。
(3)截面形状，异形纤维织物耐屈曲磨性及耐折边磨性都比圆形纤维织物差。
2.力学性质
断裂伸长率、弹性回复率和断裂比功大的，织物的耐磨性一般都好。
(二)纱线的结构
1.捻度
要适中。过大，纤维片段可移性小、硬、接触面小;过小，纱线结构松，纤维容易抽出。
2.细度
纱线越粗，耐磨性越好，尤其是平磨。
3.纱线的条干
条干好，耐磨。(粗节处松散，纤维易抽出)
4.单纱与股线
线织物比纱织物耐平磨性好，但曲磨与折边磨差。
5.混纺纱的径向分布
要求耐磨性好的纤维分布在纱的外层。
(三)织物结构
1.平方米重量
越高，耐磨性越好。
2.结构相与支持面
在第五结构相附近，支持面大，耐磨性好。
3.织物的密度
密度适中，耐磨性较好。
4.织物组织
应综合考虑织物密度与组织。经、纬密低，平纹较耐磨；经、纬密高，缎纹较耐磨。
（四）试验条件
1.选用的磨料。
2.张力和压力。
3.实验环境中的温湿度。
4.摩擦的方向，特别对缎纹。
（五）后整理
棉、粘织物后整理的耐磨性，测试时不同的压力表现出不同的结果。如，压力大耐磨性下降，压力小耐磨性提高。
