织物内局部纱线受到集中负荷而撕成裂缝。
（一）测试方法
1.单缝法（单舌法）、双缝法（双舌法）
2.梯形法
3.落锤法

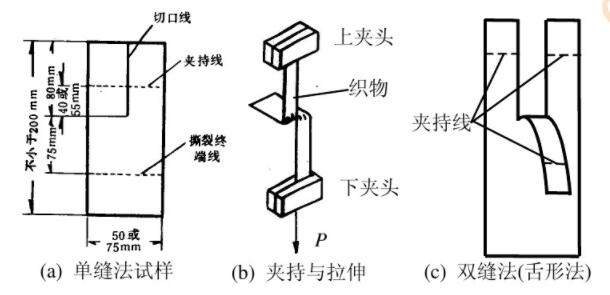

舌形法的试样与夹持方法

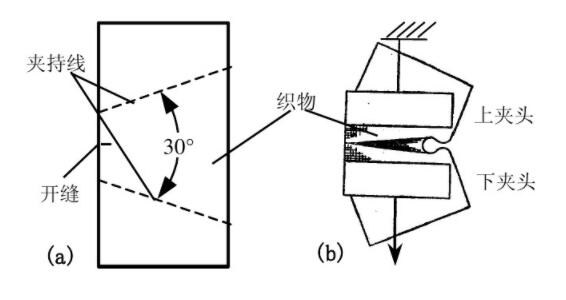

梯形法的试样与夹持方法
落锤法也可归入单缝法中，速度较快，测得的强力也称为冲击撕裂强力。
落锤法的仪器和试样
撕破机理

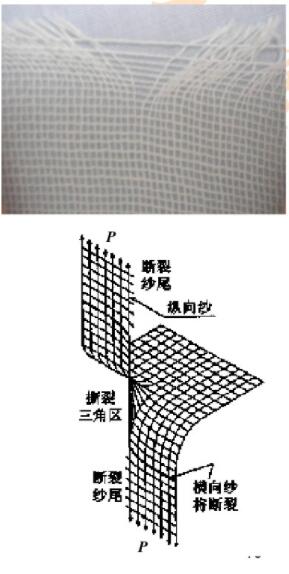

单缝法：
1、在裂口处二系统纱线相互滑移，非受拉系统纱线形成一受力三角区。
2、受力三角区中底边第一根纱受力最大，其余纱线逐渐减小。
3、非受拉系统纱线逐根断裂。
4、撕裂与拉伸断裂的区别：
拉伸断裂，直接受力的纱线断裂，并且所有纱线瞬间同时断裂；
撕裂，非直接受力的纱线断裂逐根断裂；
拉伸断裂与布条的宽度有关，撕裂与布条的宽度无关。

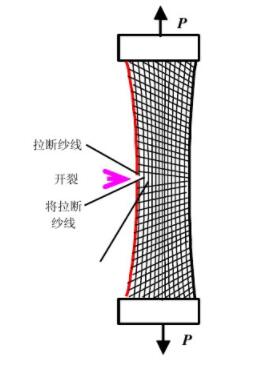

梯形法
1.受拉系统纱线形成受力三角区
2.受拉系统纱线逐根断裂
撕裂曲线及指标

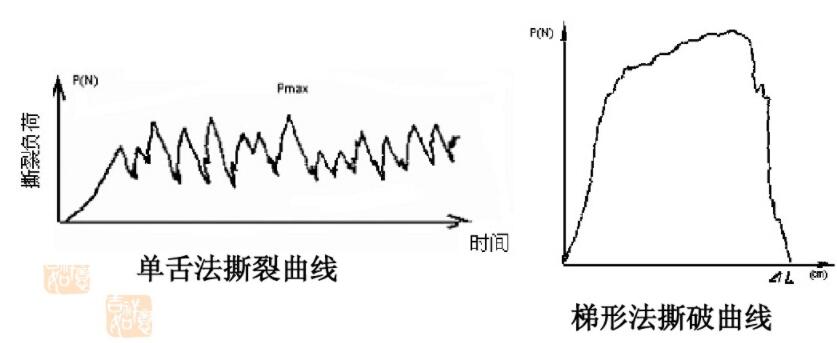

1.断裂曲线
2.撕裂指标
(1)最大撕破强力
最高峰值，单缝法或梯形法采用。
(2)平均撕破强力
落锤法采用。
(3)撕破能
撕破一定长度织物所需的能量。
影响因素
受力三角区中的纱线根数。
1.织物
(1)密度
密度增加，一方面使受力三角区中纱的根数增加，另一方面纱线间摩擦阻力增加使受力三角区变小，故对撕裂强力有正负两方面影响。
➢纱直径相同时，经、纬密均低，撕破强力大，如纱布;经、纬密接近，撕破强力接近;
➢经密>纬密，经向撕裂强力(经纱断裂)大于纬向撕裂强力，如府绸。
(2)织物组织
交织点越多，经纬纱越不容易相对滑移，受力三角区小，撕破强力越小。平纹<斜纹<缎纹。
2.纱线
(1)纱线强度:与撕裂强度成正比。
(2)伸长:伸长越大，受力三角区越大，撕裂强度越大。
(3)纱线的结构、捻度、表面性质等影响交织处的切向阻力，切向阻力小，滑动能力强，受力三角区越大。
3.树脂整理
增加了滑移阻力，受力三角区减小，减少了伸长能力，撕裂强度下降。
