织物拉伸断裂机理
1.受拉系统纱线变直，非受拉系统纱线变得更为弯曲。交织点作用力增加，切向阻力增加。
2.拉伸初始，织物伸长主要因纱线弯曲减小；后阶段伸长主要因纤维和纱线的伸长与变细，且使织物变薄。

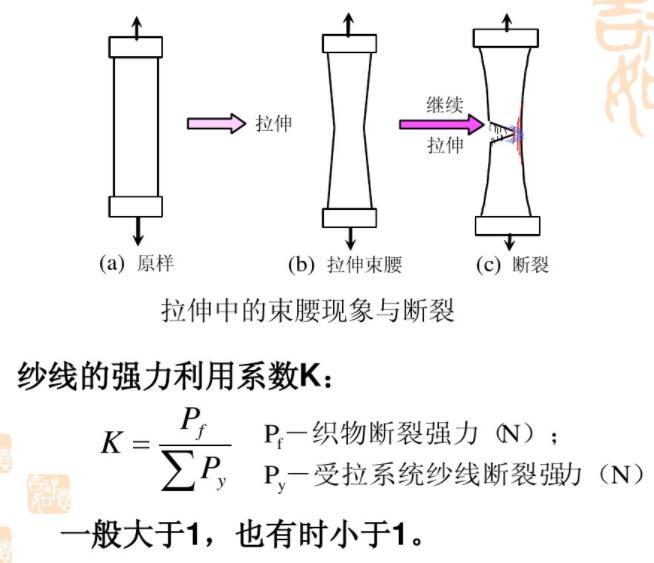

3.束腰现象，非受拉伸纱线弯曲增加，长度缩短，夹口处变形较小，中间较大，试样逐渐收缩。
影响织物拉伸强度的因素
1、织物密度与织物组织
(1)密度
经密增加，经纬向强力都增加(交织阻力大) ;纬密增加，纬向强力增加，经向强力减小(经纱开口次数增加，拉伸、摩擦增加)
(2)织物组织
交错次数越多，强力越高。同条件下，平纹的断裂强力和伸长率大于斜纹，斜纹又大于缎纹。
2、纱线的特数和结构
(1)纱线特数大，强度高
(2)线织物大于同特纱织物强度(条干好，捻不匀小)。
(3)捻度，在接近临界捻度时，织物强力就开始下降;

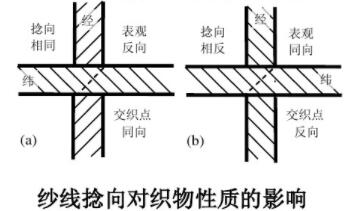

(4)捻向的配置，同捻向，强力高(纱线交叉处纤维相互啮合，交织阻力大) ;
3、纤维品种与混纺比
（1）纤维品种
是织物强伸性的决定因素。

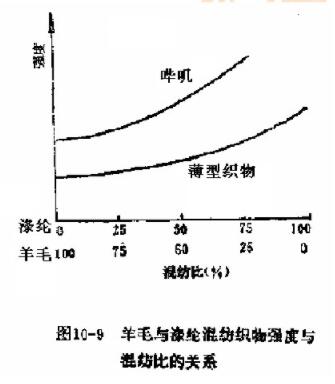

（2）混纺比
混纺比例不同，织物的强伸性不同。
