1.通防水性能测试标准
纺织品防水性能检测也称抗水性检测，主要分为抗水渗透性（静水压）检测、表面拒水性（喷淋）检 测和淋雨测试，国内外常用的检测方法见下表 1：
表 1国内外主要检测标准
| 检测项目 | 标准号 | 标准名称 |
|---|
| 淋雨 | GB/T 14577-1993 | 织物拒水性测定邦迪斯门淋雨法 |
| ISO 9865-1991 | 纺织品邦迪斯门淋雨试验法测定织物拒水性 |
| AATCC 35-2000 | 防水测试:雨水试验 |
| JIS L1092-1998 6.3 | 纺织品抗水性检测邦迪斯门法 |
| 表面拒水性（喷淋） | GB/T 4745-1997 | 纺织织物表面抗湿性测定沾水试验 |
| ISO 4920-1981 | 测定织物表面抗湿性(喷淋试验) |
| AATCC 22-2001 | 拒水性:喷淋试验 |
| JIS L1092-1998 6.1 | 纺织品抗水性能检测喷淋法 |
| 抗渗水（静水压） | GB/T 4744-1997 | 纺织织物抗渗水性测定:静水压试验 |
| ISO 811-1981 | 纺织织物抗渗水性的测定:静水压试验 |
| AATCC 127-2003 | 耐水性:液体静压测试 |
| JIS L1092-1998 6.1 | 纺织品抗水性能检测静水压法 |
上表中的国家标准和日本 JIS方法体系的技术方法基本上等效采用 ISO，而 AATCC方法检测方法与 ISO的主要不同之处在于：AATCC的静水压检测只要求至少有 3个样品，而喷淋检测的评级采用打分制且可评中间级别；而淋雨检测使用不同的淋雨仪且只衡量吸水纸的质量变化。
2. 防水性能测试方法
2.1静水压（ISO 811-1981）
2.1.1应用范围及原理
静水压检测适用于测定紧密织物（如帆布、油布、帐篷布及防雨服装布等）水渗透时的压力，理论上纺织品的静水压（P）可以用以下公式求得：
式中：
γL——水的表面能；
θ ——微孔内壁与水的接触角；
r ——微孔半径；
g ——重力加速度。
由公式可见，当 90°＜θ＜180°时，θ越大，织物表面能越低，微孔的半径（r）越小，静水压（P）越高。而静水压的检测结果在样品和试验液体一定的条件下，与水温、测试面积和水压上升速率有关。试验结果表明，织物的静水压性能中大约有52%是由织物表面孔径决定的，有44%是由织物表面能决定的，有4%是由其他因素决定的。故防水级别要求高的织物在织物的表面必须有微小而均匀的孔和非常低的表面能。
2.1.2试验仪器
耐静水压测试仪，如图1。
图1耐静水压测试仪
2.1.3试验步骤及结果
在织物有不同部位取 5块代表性试样，一般情况下，水压上升速率选 0.59kPa/min，水温为 20℃，按规定在标准大气条件下调湿试样后，织物试验面与水接触，对试样施加递增的水压，并不断观察渗水的现象，记录织物上第3处渗水时的静水压值，重复测试取平均值。检测结果的计量单位用kPa和Pa表示。结果越大，表明抗静水压性能越好。
2.2喷淋试验（ISO 4920-1981）
2.2.1应用范围和原理
喷淋检测适用于测定各种已经或未经拒水整理织物表面抗湿的能力。该性能表示液体在纺织品表面的润湿情况，与检测液体和纺织品表面的表面能和固液接触角θ有关。根据Young方程式：
γsv =γsl +γlv cosθ
式中：
θ ——固-液-气三相边界处的接触角；
γsv——固体与气体界面的表面能；
γsl——固体与液体界面的表面能；
γlv——液体与气体界面的表面能。
由公式可见，γsv一定时，γlv越小，θ越小，液体越容易润湿固体。
因而在试样、液体种类和温度一定的条件下，喷淋检测的试验结果与检测液体流速、样品在仪器上如何摆放等有关。
2.2.2试验仪器

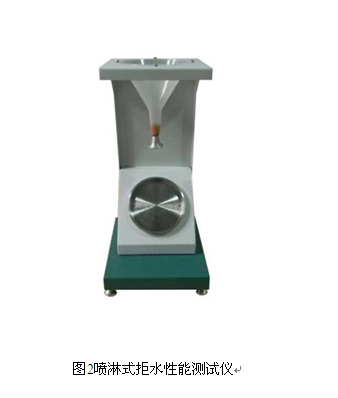

喷淋式拒水性能测试仪，如图2。
2.2.3测试步骤及结果在织物有不同部位至少取 3块具有代表性的试样。一般情况下，水温为 20℃，按规定在标准大气条件下调湿试样后，织物试验面与水接触接受喷淋，试样经向与水流方向平行。将 250ml的水迅速而平衡地注入漏斗中，淋水一停，迅速使夹持器连同织物试验面朝下几乎成水平，轻轻敲打 2次，根据标准文字描述或图片评定观察到的试样润湿程度的级别，从 5级到 1级，5级最优，1级最差，不评中间等级，评级由至少 2名有喷淋评级经验的检测人员进行。重复测试获得 3个试验数据，报告每个测试样品的试验结果。
2.3.淋雨试验（ISO 9685-1991）
2.3.1应用范围及原理
淋雨检测适用于测定织物在运动状态下经受阵雨的防水性能，其中包括表面沾湿和纺织品润湿吸收水分的能力，在拒水性原理的基础上，还有纺织品润湿原理，可用 Young-Laplace’s方程解释：
P = 2γcosθ
r
式中：
γ——试验液体的表面张力；
r ——测试孔的半径；
θ——润湿液体对孔壁的接触角。
由上式可见，纺织品润湿吸水的检测结果在样品与试验液体一定的条件下，与水温、测试面积和水压有关。
2.3.2试验仪器
邦迪斯门淋雨性测试仪，如图 3。
图 3邦迪斯门淋雨性测试仪
2.3.3测试步骤及结果
在织物上至少取 4块代表性试样，按规定在标准大气下调湿样品。试验或校验前，先校正流量，移上挡雨板，称量调湿后试样的质量（m1）。试样的测试面平整无张力地放于样杯上，用夹样环夹住，拉开挡雨板，使试样受淋 10min。用参比样照目测评定试样的拒水性（类似喷淋检测的评级），试样离心脱水 15s，立即称出其质量（m2）。计算吸水率（W），以质量百分比表示，公式如下：
目前，国际上纺织品的防水检测方法中均没有对防水性能评价的规定，相关检测机构对纺织品防水性能的评价往往是用户根据纺织品的种类和用途来确定检测要求。纺织品的用途和档次不同导致了防水性能有较大差异，评价要求也不同。由于纺织品的防水与透湿性能往往是一对矛盾的共同体，防水性能好的产品的透湿性能相对较差。目前，防水和透湿性能都好的产品往往是最高档的产品，所以也极大限制了防水纺织品的使用范围。
国际上的防水纺织品品牌，如：“Teflon”“Scotchgard”“Gore-Tex”等品牌检测认证程序，往往是根据服用纺织品、家居纺织品或产业用纺织品等不同用途来确定产品的具体性能指标要求。美国军方标准中防水纺织产品的耐水压最低要求为 13.68kPa，日本自卫队雨衣的耐水压在 13.73kPa以下。我国公共安全行业标准 GA 10-1991规定，防护服抗渗水内层耐静水压不得小于 3.92kPa。而 ASTM D3781要求：织物拒水性水洗前应达到 4级以上，一次水洗后仍能达到 3级以上；淋雨检测的要求往往是吸水质量最大为 1g。GB12799要求纺织品水洗前拒水性达到 5级，水洗 30次仍至少为≥1级。
