一、实验目的与要求
用纤维热收缩率测试仪测定纤维的热收缩率，要求熟悉实验操作方法。参阅FZ-T 50004，GB/T 6505。
二、实验仪器、工具及试样
实验仪器为纤维热收缩率测定仪、小型干热空气加热箱及压力锅。工具为张力弹簧夹、镊子等。试样为化学纤维。

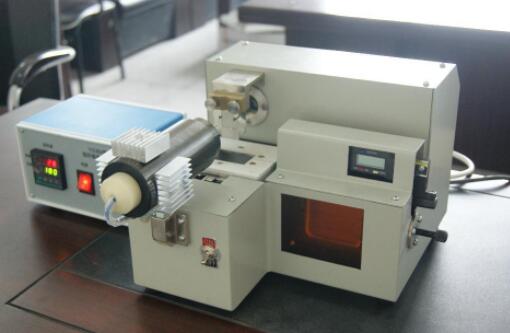

图：YG364纤维热收缩仪
YG364纤维热收缩仪用于检测各种化学纤维及毛类等短纤维的热收缩率。
适用标准：GB/T6505-1986；FZ/T-T50004-1991
主要技术参数 Main Technical Data
| 1.热收缩率： | ①干热空气180℃；②沸水100℃ |
| 2.测试方试： | 集束法 |
| 3.投影物镜： | ①焦距：f=84.47mm②相对孔径：D/f=1；4.6 |
| 4.仪器放大倍： | 5 |
| 5.投影屏尺寸： | 60×60mm |
| 6.手轮分度值： | 0.01mm |
| 7.测量长度： | 16-20mm |
1、试样准备
①用弯头镊子夹持不锈钢弹簧的两端，稍用力使弹簧弯曲，然后用镊子从试样中随机取出一根纤维，一端夹入弹簧中， 另一端用同样的方法夹入不锈钢张力弹簧(下弹簧)中。 张力弹簧重量的选择与单纤维断裂强度试验相同(即棉纤维为0.2g,化纤用90mg/dtex),纤维在张力弹簧中的夹持点尽可能位于弹簧的中间位置，使纤维自由下垂时时张力弹簧与纤维垂直。纤维的夹持长度在一-定范围内随机夹取，但应使收缩后的长度不短于15mm,以免自动测试程序失控。
②用弯头镊子夹持上弹簧，连同纤维张力弹簧一起移置于试样筒的圆槽内，如此连续夹持纤维、上弹簧在圆槽内的位置须使纤维的夹住点在弹簧的最低端，且纤维不能包缠在弹簧上。
2、仪器调节
①开机：开机时，电机正转，U形架上升，此时虽有信号输出但不计数。
②换向:当电机继续正转，U形架上升到试样筒上部时，计数光敏管被挡光，而换向光敏管照光，在此瞬间，计数器自动清零，电机反转，U形架下降。
③测量:当U形架下降时，计数光敏管离开，试样筒上部又被照光，同时换向光管也照光，此时计数门打开被计数。U形架继续下降，当计数光敏管到达下弹簧时，光又被挡住，控制计数门封门，测量中止，即完成一根纤维的测量。
3、处理前长度的测试:
(1)开启电源开关预热10min，此时测量开关应关闭，指示红灯亮。
(2)合上测量开关，自动测量长度，记录数码管上各顺序号的相应纤维长度L1,直至30根纤维测量完毕。
(3)热收缩处理，纤维品种不同采用不同的热处理条件，详见下表:
纤维热收缩处理条件
涤纶、锦纶 腈纶 维纶 | 180℃干热空气 沸水或120℃蒸汽 沸水 | 处理30分钟
处理30分钟
处理30分钟 |
其中:干热空气处理采用小型干热空气加热箱(烘箱)，在热处理时，应预热达到热处理温度后，迅速放入试样筒。处理30min后立即取出;蒸汽处理时，采用装有压力表的压力锅，试样筒先放入锅内，扣上限压阀加热，锅内蒸汽压力达1.2kg/cm2，或限压阀开始放气后开始计时，30min后停止加热。
沸水或蒸汽处理后，将试样筒放入45°C的烘箱内烘干30min,然后被放置在标准温湿度条件下平衡，如于热空气处理后，样筒可直接放在标准温湿度条件下平衡。
4、热处理后长度的测试
测试纤维在标准温湿度条件下平衡30min后，将试样筒重新装到测试仪转轴上，按同样方法测量热处理后的长度，记录相应顺序号的纤维长度L2。
四、指标及计算
用下列公式计算各根纤维的热收缩率和30根纤维的平均收缩率及变异系数。
五、实验报告内容
1、实验仪器及试样:
2、实验内容:
3、实验记录(试样名称与规格，仪器型号，仪器工作参数，原始数据，环境温湿度等)。4、计算纤维的热收缩率、纤维的平均收缩率及变异系数。
5、数据分析及结论
