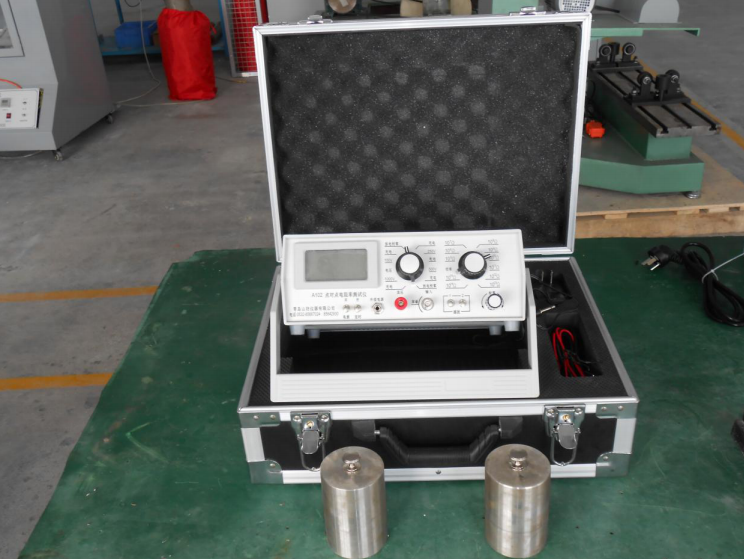

一、主要用途

本仪器专用于防静电工程表面电阻的测量，可测量防静电面料的点对点电阻、防静电服的表面电阻率（电极需定制）等，可供防静电产品生产厂、标准计量部门以及军工、科研等单位使用。

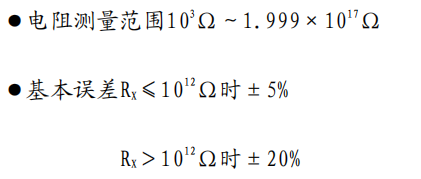

五、功能介绍

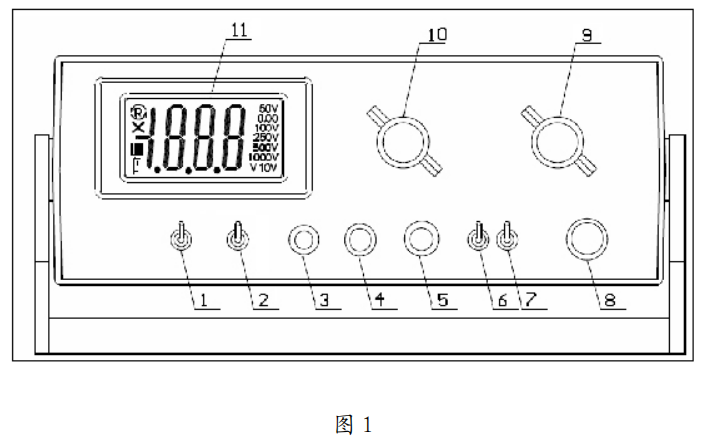

●面板功能介绍

其中

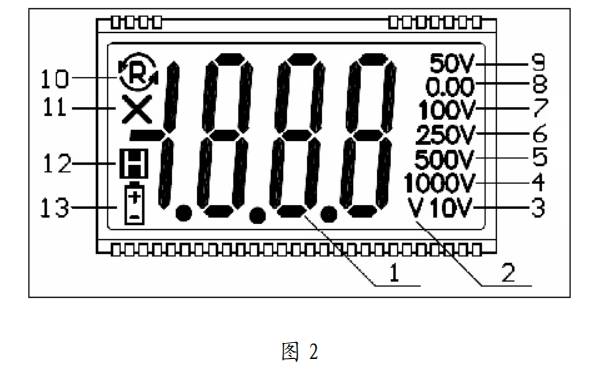

（1）测量结果显示

（2）B：电池测量；V:电压值单位

（3）输出测量电压 10V

（4）输出测量电压 1000V

（5）输出测量电压 500V

（6）输出测量电压 250V

（7）输出测量电压 100V

（8）校零指示

（9）输出测量电压 50V

（10）量程错误指示，逆时针转倍率开关

（11）量程错误指示，测量结果无效

（12）读数保持符号

（13）电池电压过低告警显示

●表面电阻测量

六、准备工作

（1）安装电池

打开机壳后盖，按后盖上指示的方向装入 R20 1 号电池 8 节，可用普通的 1.5V 碱性电池、锌锰电池，也可用 1.2V 的可充电电池，推荐使用不易漏液的铁壳电池。

（2）电源电压检查

将高压（校零）选择开关拨至“电池”位臵，显示屏上出现“B(V)”字符，显示数值为电池的电压值，如显示屏上出现电池符号（13），表示电池电压过低，必须及时更换。


七、操作步骤

在开始操作前，仪器电源应处于关闭位臵，在前一次测量结束后，应经过 30 秒左右的内部放电时间，以确保操作人员免受高压电击。

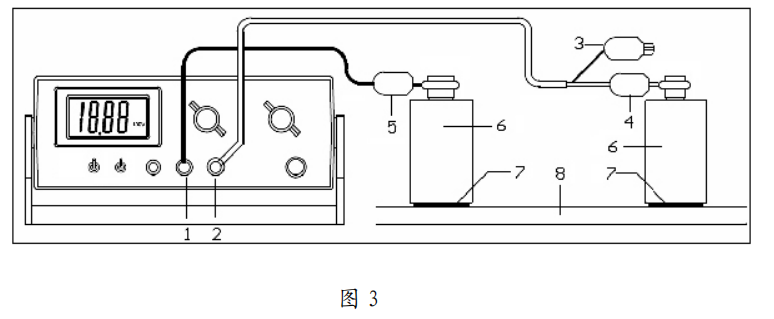

1、按照图 3，将仪器的高压输出端与测量输入端分别与两个电极相连接（屏蔽端空臵不用），将导电橡胶按标准要求相隔一定距离臵于被测试样表面，电极放在导电橡胶上。

注意：测量过程中人体不得接触电极的金属面！日常注意保证导电橡胶和电极的表面清洁平整，如有脏污，切忌利器擦刮，可以用普通封箱胶带将表面的脏物粘去。

在环境干扰严重的地方测量以上的电阻时，可以配合选用滤波器

1、滤波器2开关，使仪器读数保持稳定。滤波器2的作用比滤波器1稍强，如果两个开关同时打开（向上）则滤波功能最强。在一般的情况下，滤波器1、滤波器2开关宜放在关（向下）的位臵，使仪器具有较快的响应速度。
6、校零——确认高压（校零）选择开关已拨至100V上方的“放电校零”档位，调节校零旋钮（8）使仪器示值为.000。

7、打开定时开关。

8、100V 测试电压所需要的充电时间非常短。快速将高压（校零）选择开关拨至 100V，测试电压施加在被测对象上，电阻测量开始，并开始计时。15 秒后，显示屏左侧中下方显示“H”字符，同时示值自动被锁定。
注意观察仪器示值，如果显示屏出现“1—”（单独一个“1”字后面没读数）说明仪器量程过小。逐步将倍率（量程）开关按顺时针方向旋转，当仪器出现读数后应立即停止转动。通常，仪器示值应在 100 个字至 1999个字之间（忽略小数点），如果示值小于 100 个字，可以将倍率（量程）开关按逆时针方向旋转一档，以求得最佳的准确度与分辨力。如果显示屏上出现“×”符号，说明仪器处于量程过大状态，应迅速将倍率（量程）开关逆时针方向旋转，如在最低倍率档仍出现“×”符号，说明被测器件短路，请迅速将开关拨至“放电校零”档位，断开电阻测量回路。注意：出现“×”符号时，仪器读数无效。仪器输入端受到过电流的冲击，零位可能暂时偏移，通常放臵一段时间可以自行恢复。
被测对象的绝缘电阻=仪器示值×倍率

9、记录此值。将开关拨至“放电校零”档位，此时测量电压被断开，并接通了放电回路，经过 15 秒左右，被测器件充分放电后，操作人员方可接触高压端与测量端。

10、间隔3～5分钟，待被测试试样上残余的电荷充分释放后移动电极，重复以上步骤，进行下一组数据的测量。

11、全部测试完成后，关闭电源开关，关闭定时开关，关闭滤波1、滤波2开关；将高压（校零）选择开关拨至100V上方的“放电校零”档位；倍率（量程）开关臵于最低档位；整理并妥善放臵测试样夹、电源线、电极和导电橡胶。


八、注意事项

1、内臵电池和外接电源供电，只能选择其中一种供电方式。

2、输出 100V 电压为标准要求，其他输出电压用户可根据实际情况自由选择。

3、仪器不用时请放臵在干燥通风的场所。

4、长期不用时，请将电池从电池盒中取出，以免电池漏液腐蚀仪器。

5、非专业维修人员不得打开仪器机盖，以防止受到机内高压的电击。随意打开机盖自行拆装、变动仪器内部的元器件有可能失去仪器的保修资格或增加返修费用。严禁用盐酸、焊膏等有腐蚀性的助焊剂焊接测量导线、接插件或仪器内部元件，以免造成不可修复的漏电故障。
