1、仪器结构与基本原理

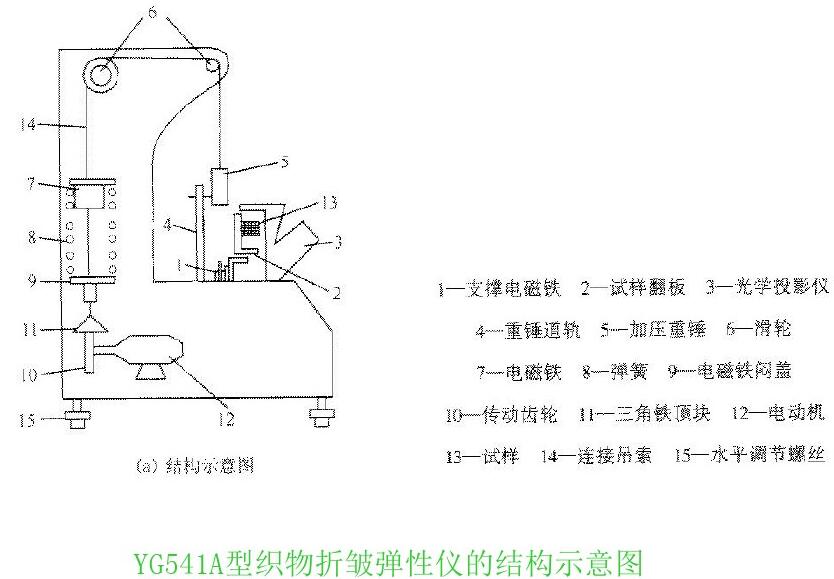

YG541型织物折皱弹性仪的结构如下图所示。
该仪器是由电子音片钟、光电转换器发出脉冲信号，来控制实验全过程的。
程序分配由步进选线器担任，脉冲信号发生一次，驱动步进选线器前进一步。一遍走26步，共走2遍，计52步来完成全部过程。

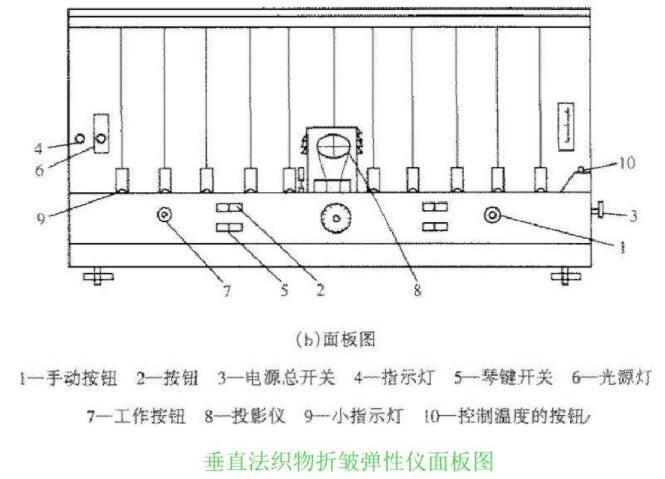

织物折皱弹性仪的面板图如下图所示，当揿琴键开关时，光源灯亮，电子音片钟每隔15S发生一个脉冲信号，使步进选线器发生作用以控制相应的继电器来完成52步顺序。再揿工作按钮时，工作指示灯亮。
当第一个脉冲信号到来时，电动机开始顺转，通过变速齿轮箱，传动链轮等，带动三角形顶块自左向右作横向等速移动，每搁15s顶起一块电磁闷盖，弹簧被逐渐压缩，直到被电磁铁吸住为止。
再通过连接吊索和滑轮,使10个加压重锤依次压在试样翻板上，达到对试样自动加压的目的。当第10只重锤加压动作完成后，电动机自动反转，传动链轮将三角形顶块自右向左移。
当三角顶块恢复原出时，电动机自停，加压一定时间后，投影仪的灯自动亮，电磁铁每搁15s自动断电，电磁铁闷盖弹回原来位置，加压重锤依次提起，使试样翻板释重，用光学投影仪就可依次测量织物的弹性恢复角。
在仪器面板图中手动按钮是代替光信号的，如果在操作过程中遇到问题，打乱了程序，可揿手动按钮，直到完成程序为止，然后再重新开始做实验。
按钮2是控制定时的，该仪器一般控制加压时间为5min,如果要增加加压时间，一般可延长加压时间5min。
按钮10是控制温度的，在测试湿折皱弹性时使用。
2、操作步骤
A、开启总电源开关，仪器左侧指示灯亮，试样翻板推倒贴在小电磁铁上，此时翻板处在水平位置。
B、将剪好的试样，接五经五纬的顺序，夹在试样翻板刻度线的位置上，并用手柄将试样沿折痕，盖上有机玻璃压板。
C、揿工作按钮，经一段时间，电动机启动。此时10只重锤每隔15s接顺序压在每只试样翻板上(加压重锤的重量为500g) 。
D、加压时间5min即将到达时，仪器发出响声报警，做好测量弹性回复角的准备。
E、时间一到，投影仪灯亮，试样翻板依次自动释重抬起，此时迅速将投影仪移至第一只翻板位置上，依次测量10只试样的急弹性回复角，读数一定 要待相应的小指示灯亮时才能记录。
F、再过5min后，按同样的方法测量织物的缓弹性回复角。用经向与纬向平均回复角之和来代表该样品的总折皱性指标，当仪器左侧指示灯亮时，说明第一次实验完成。
3、仪器介绍
用于测定织物的折痕回复性能，适用于棉、毛、麻、丝、化纤的纯纺或混纺织物，不适用于特别柔软或极易起卷的织物。
织物在服用过程中，受到搓揉和弯曲而变形，形成不规则的折痕，使外观受到不同程度的影响，降低了织物的服用性能。因此织物折痕回复性能成为考核织物质量的一个重要指标。
本仪器采用折痕垂直回复法，测定各种纺织织物在规定条件下折叠加压，卸压后，织物能恢复到原来状态至一定程度的性能。
适用标准：GB/T3819、ASTMD1388、BS3356
YG541L型数字式织物折皱弹性仪主要特点：
●采用自适应图像采集器测角技术，准确性，可靠性高，并克服光电技术测角范围小的弊端。使测角范围达到0～180°。
●采用计算机控制、完善的人机对话功能，操作便捷简单。
●采用步进电机、升降式重锤全自动依次智能测试；操作简单方便。
●仪器设计合理、性能稳定。
●测试报告PC实时显示并可由打印机打印输出。
