一 、实验目的与要求
利用纱线毛羽仪的光电转换原理,自动测试在纱线表面的指定长度的毛羽量。通过毛羽测量,掌握测试毛羽方法,以及试验结果计算与分析。
二、测试方法标准
FZ/T01086-99;
引用标准:GB6529-86;
三、试样准备
试样应在标准大气中不少于48h。
均匀抽取12只卷装,每个卷装测试10次,片段长度10m。
预加张力0.5±0.1cN/tex。
四、操作步骤
1、接通主机和打印机电源。预热20min。
2、按“自检”一次,显示“J",按“确认",仪器开始进行自检。显示“j Good”表示正常。
3、纱线按图走向放置。
4、参数设置:按“参数”,依次设定片段长度(10m)、试验次数(10次)、测试速度(30m/min)、纱线品种、其他设置、浏览/运行、毛羽长度。
5、确定打印格式。
6、按“启动”扭,待走纱10m左右按“测试”扭。
7、测试完毕打印机自动打印试验结果。
五、试验结果
1、平均毛羽指数和变异系数。
2、按数字修约规则修约至三位有效数。
六、仪器介绍

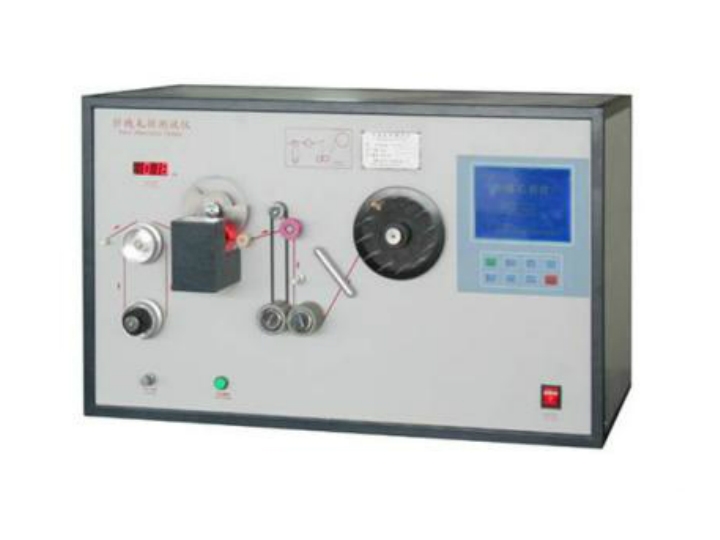

YG171B型纱线毛羽测试仪是测定纱线毛羽的专用仪器。该机采用微型计算机控制,一次能完成所有毛羽长度的检测。整机性能稳定、可靠、测试正确、测试数据除大屏幕液晶显示外,还可用打印机打印记录。仪器适用于纺织厂及科研、教学、外贸、商检等单位测试各种天然纤维与化学纤维的纯、混纺纱线的表杆毛羽长度,毛羽指数及其分布,以指导生产、改进工艺、控制质量、开拓产品并为外贸提供鉴定手段。
结构原理:本仪器采用高可靠LED可见光将纱线毛羽放大成像投影于屏幕上,利用光电原理,把毛羽挡光引起的变化转换成电信号,再经放大整形处理,形成毛羽脉冲信号,进行测量。
适用标准:FZ/T01086
主要技术指标:
1.检测的毛羽长度:一次同时测定1、2、3、4、5、6、7、8mm 毛羽长度的毛羽指数
2.毛羽长度设定精度:小于0.1mm
3.毛羽分辨率:小于0.5mm
4.测试速度:15m/min±5%、30m/min±5%、60m/min±5%
5.纱线测试片段长度:1~1000m任意设定
6.连续测试次数:1~10000次(甚至更多)任意设定
7.动态测试预加张力范围:0~60cN可调节、可显示
8.数据显示方式:电脑CRT显示屏显示及其打印记录
9.统计值:毛羽平均值、毛羽指数、不匀率、极差
10.工作参数调整方式:自动调整
11.电源:交流220V,抗干扰稳压电源
12.主机外型尺寸:530mm×330mm×330mm(长×宽×高)
13.主机重量:25kg
