干筛法测试短纤针刺非织造土工布的孔径大小和分布。
1试样
本文采用的试样为短纤针刺非织造土工布。
根据标准GB/T 13762- 2009《土工合成材料土工布及土工布有关产品单位面积质量的测定方法》进行测试，样品单位面积质量为386g/㎡
根据标准GB/T 13761. 1- 2009《土工合成材料规定压力下厚度的测定》程序A,采用非织造土工布厚度测定仪进行测试。当压力为2 kPa时，样品厚度为3.99 mm;压力为20 kPa时，厚度为2.67 mm;压力为200 kPa时，厚度为1. 40 mm。
2试验方法
2.1干筛法
于筛法是对标准颗粒施加垂直和水平振动使颗粒穿过试样，通过筛分不同级配的标准颗粒材料,由过筛率反映试样不同孔径所占比例。干筛法测定土工布孔径的标准很多，如GB/T 14799-2005《土工布及其有关产品有效孔径的测定干筛法》;JTC E50- 2006《公路工程土工合成材料试验规程》;SLT 235--1999《土工合成材料测试规程》;美国ASTM D4751—2004《土工织物表观孔径标准试验方法》，各标准测试原理一致，所用仪器相似，颗粒级配和试样数量有所差别。
本文采用YG030-1A型土工布有效孔径测定仪，其中支撑网筛直径为200mm，天平精度为0.01g，标准砂粒径（mm）分组如下：0.045~0.063，0.063~0.071，0.071~0.090,0090~0.125,0.125~0.180,0.180~0.250,0.250~0.280,0.280~0.355,0.355~0.500,0.500~0.710,共10组级配。
振筛机参数设置为横向摇动频率（220±10）次/min，回转半径（12±1）mm；垂直振动频率（150±10）次/min，振幅（10±2）mm。
试验步骤：将试样放在标准大气中进行调试平衡；同组5块试样放在5个支撑网筛上，将50g标准砂均匀地撒在一个试样表面，将筛框、试样和接收盘夹紧在振筛机上，摇筛10min，关机，称量通过土工布的标准砂的质量。用下一组较粗标准砂重复以上步骤，至少取得3组连续分级标准砂的过筛率，并有一组的过筛率低于5%。

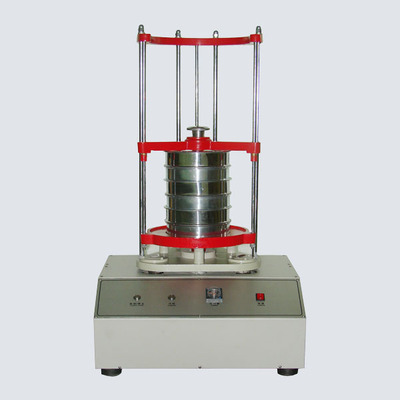

YG030-1A型土工布有效孔径测定仪
用途：用于所有类型土工布产品的有效孔径的测定。
符合标准：GB∕T 14799-2005、ASTM D4751、JTG E50 T1144、SL/T 235等标准。
技术参数：
1、支撑网筛直径：200mm
2、网筛高度：40mm
3、横向摇动频率：220±10次/min
4、网筛回转半径：12±1mm
5、垂直振动频率：150±10次/分钟
6、振幅：10±2mm
7、预定时间：0～60分钟
8、电源：AC380V，50HZ，1000W
仪器特性：
1、仪器选用进口伺服电机及驱动系统。振动频率可调。运行噪音低。
2、加重底座设计，整机实现过程中无大幅移动，并有效降低运行噪音。
3、进口特铝不锈钢面板，进口金属按键，德国施耐德计时表。
4、不锈钢筛网。
