【适用范围】：土工布垂直渗透仪又叫土工布透水性测定仪，是用于土工织物及复合材料垂直渗透性能 的测试。
【相关标准】：GB/T15789、JTG E50、SL/T235、ISO11058、ASTM D4716
【技术参数】：
1、 水头压差：0--250mmH2O
2、 夹持器内径：50±0.5mm
3、 时间设定范围：0－99.9秒
4、 水位指示：分辨率：1mm.
5、 量筒容积：1000ml（测量精度10ml）
6、 试样厚度：小于20mm
7、 温度测量范围：0～50℃ (精度0.1℃)
8、 电源：AC 220V±10% 50Hz
9、 外形尺寸:420×510×860（mm）
【试验设备要求】：

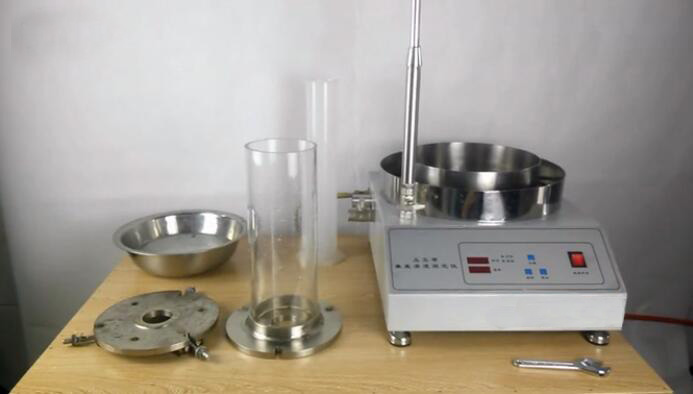

YT020型土工布透水性测定仪是根据水利部水利标准规定所研发处理的仪器，符合标准SL/T235，用于测定在无负荷状态下、常水头与复合层流条件下土工合成材料垂直渗透系数和透水率试验的方法，仪器包括安装试样装置，供水装置，恒水位装置和水位测量装置
1、安装试样装置：要求试样过水面积不小于20平方厘米，应能装单片和多片土工织物试样，密封性能应良好，不应有漏水。
2、供水装置：管路宜短而粗，减小水头损失。
3、恒水位装置：仪器应有溢流装置，在试验过程中保持常水头，并且容器应能调节水位，水头变化范围位1-150mm
4、水位测量装置：水位测量应精确至1mm
5、其它：计时器、量筒、水桶、温度计等，计时器应精确至0.1s，量筒准确至1%，温度计精确至0.5℃
6、对新安装试样应做空态（无试样）测定，以确定设备自身水头损失，在进行试样渗透系数计算时予以修正。
【试验准备】：
1 试验用水应为无杂质脱气水或蒸馏水。
2 制样方法：
2.1、试样剪取距样品边缘不小100mm
2.2、试样应该有代表性，不同试样应避免位于同一纵向和横向位置上，即采用梯形 取样法，如果不可避免（如卷装，幅宽较窄），应在测试报告中注明情况。
2.3、剪取试样时应满足准确度要求。
2.4、剪取试样，应先有剪裁计划，然后再剪裁。
2.5、对每项测试所用全部试样，应予以编号。
3 试样状态调节：
3.1、试样应置于温度为20±2℃，相对湿度为60%±10%的环境中状态调节24小时。
3.2、如果确认试样不受环境影响，则可省去状态调节处理，但应在记录中注明测试时的温度和湿度。
3.3、各项指标测试中，实验室环境温度与湿度的要求同3.1条和3.2条内容
4 试样数量应符合下列规定：
1 单片试样应不少于5个
2 多片试样应不少于5组
【操作步骤】：

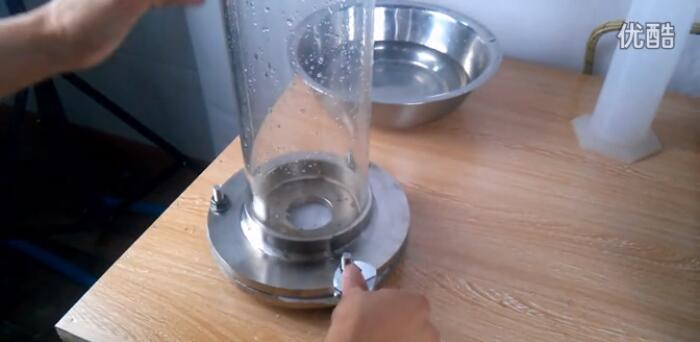

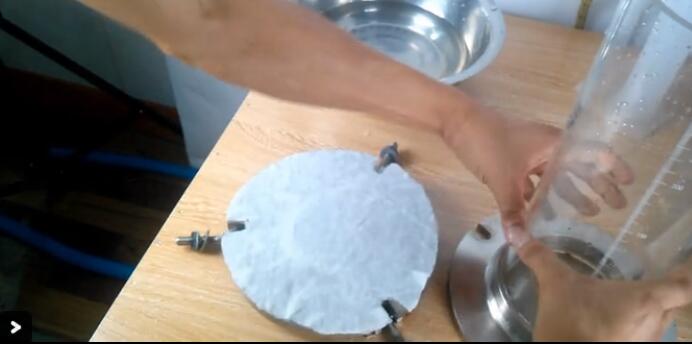

1、装夹试样：取出夹持器，松开压紧螺母，将试样平整地放置在下夹持器平面上，压上上夹持器，然后拧紧压紧螺母，将夹持器安放在定位支撑销上。
2、打开电源开关，在时间计数器上设定收集时间值（本仪器时间计数器9的范围为0～99.99秒）
3、确定放水口处于关闭状态，打开供水开关稳压水源后，直至水位超过试样平面达到内容器的高度，此时水头压差为零。
4、待水平面稳定后继续注水，水开始溢出内容器，调节流量控制开关控制水的流量已得到固定的压差，即水位量筒的水位稳定，此时溢出的水通过排水口排出。
5、待水头压差稳定30秒后，按下取水开关，时间计数器开始计时，同时电磁阀转换出水口，此时溢出水流通过取水口流出。流出水量用容器收集，再用量筒测出具体数值，到10mL（收集的水量应>1L，如不到1L，应酌情加大时间设定值）；达到设定时间后，电磁阀动作，此时溢出水从排水口排出。
6、在进行上述步骤的同时，读取温控仪表上的温度值，水温应在10～25℃(到0.1℃)。
7、重复第6.3～6.6条步骤。总共得到5组读数，水流速度均匀分布在0mm/s—60mm/s之间。试验时水流速度从高做到低。
8、重复第6.2～6.7步骤，在同一水压下将余下试样测试完毕。
9、关闭电源开关，拔下电源插头。
10、打开放水口将仪器内的剩余水排空。
11、将测试数据按相关标准处理。
