（一）测试仪器

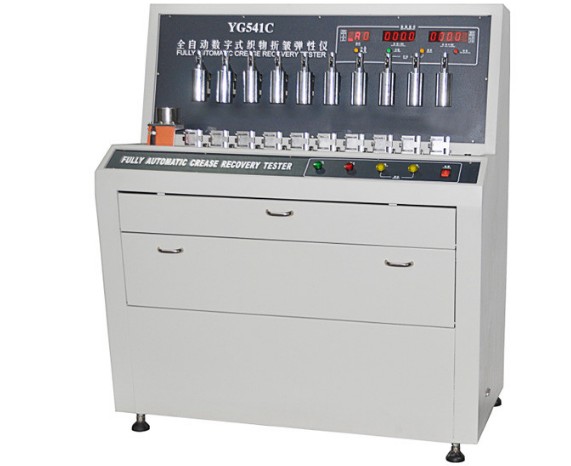

YG(B)541D型全自动数字式织物折皱弹性仪
【适用范围】：
本仪器是用来测量从薄到厚各类织物（如化纤、棉毛、麻、丝等各种纯纺、混纺以及树脂整理）的折皱弹性，能够在织物干、湿状态下测得其急、缓折皱弹性指标，是纺织、印染、商检、有关科研单位、大专院校，指导生产、质量监测、织物研究的必不可少的测试仪器。
【符合标准】：
GB/T3819-1997《纺织品织物折痕回复性的测定 回复角法》
ASTM D1388 BS3356
【技术特性】：
【技术参数】：
1、翻板试样夹：10只
2、有效受力面积：20×15＝300mm2
3、压 重 时 间：5min
4、投影仪精度：0.1°
5、重 锤：10N
6、电 源：Ac220V±10％ 50Hz
7、功 耗：80W
8、外 形：850(L)×450(W)×1500(H)mm
9、重 量：70Kg
（二）工具
剪刀、织物试样
（三）测试方法与步骤
准备工作
在距布边10cm以上剪取5个经向、5个纬向的凸形试样。试样要未经熨烫、剪下后须放置24小时以上才能用于试验
测试步骤
1、接通电源，打开仪器开关。仪器自动进行自检一次。
2、整机在原始状态时，推平小翻板，将试样逐个夹入，5经在前，5纬在后，试样折痕线与翻板小红线重合，压上有机玻璃压板。
3、按下工作按钮，仪器进入自动工作程序，重锤下压，依次压10个试样。（负荷10N，时间5min）。
4、压重5min后，仪器自动卸压，依次读取5经、5纬的急弹性折皱回复角。
5、仪器延时5min后，读取5经、5纬的缓弹性折皱回复角，一次测试完成。
注意事项
在“压重、急弹、缓弹”整个测试程序过程中，“工作按钮”只能按一次，否则程序将会混乱，影响测试进行。
测试结果
织物的弹性系指织物经折皱后的回复性能。分别记录织物经、纬向的急、缓弹性折皱回复角，按公式计算折皱回复率。
折皱回复角 = 经（或纬）折皱回复角/180°×100%
