1.GB/T  3917.1-2009《纺织品 织物撕破性能 第1部分：冲击摆锤法撕破强力的测定》

2.GB/T  3917.2-2009纺织品 织物撕破性能 第2部分：裤形试样（单缝）撕破强力的测定

3.GB/T  3917.3-2009纺织品 织物撕破性能 第2部分：梯形试样撕破强力的测定



1.落锤法撕破强力测试原理（见图）：一块矩形试样，夹紧于落锤式撕破强力仪（Elmendorf）的动夹钳、固定夹钳之间，试样中间剪开一个切口，利用扇形锤下落，动夹钳和固定夹钳迅速分离，使试样受到撕裂。根据经、纬向的各次观测值，可分别计算出样品经向和纬向撕破强力平均值（N）。此试验方法属于快速的单舌法撕破强力试验方法。

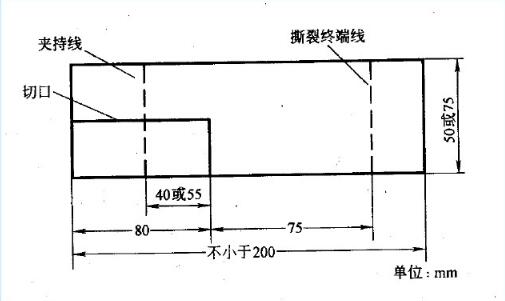

2.单缝法撕破强力测定原理：在一块矩形试样（见下图）的短边中心，开剪一个一定长度的切口，使试样形成两舌片，并将此两舌片分别夹于上、下夹钳质检，再用强力试验机牵引，以测定织物的抗撕能力。

根据各次试验结果，可计算织物经、维向平均撕破强力，并以最高强力平均值（N）或五峰平均值（N）表示。

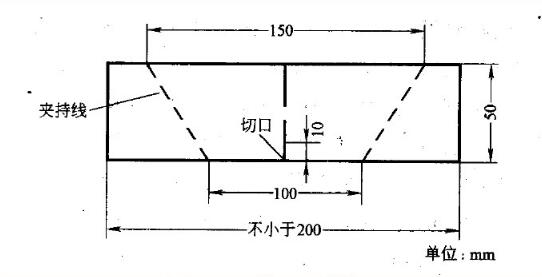

3.梯形法撕破强力测定原理：将有梯形夹持线印记的条形试样在梯形短边正中部位，先开剪一条一定长度的切口，然后将试样沿夹持线夹于强力试验机的上下夹钳中，随着强力试验机下夹钳逐步下降，试样短边处的各根纱线首先开始相继受力，并沿切口线向梯形的长边方向渐次传递受力而断裂，直至试样全部撕破。

根据各次试验结果（经、维向各测5次），分别计算样品经向、纬向的平均撕破强力（N）。
