1、了解YG（B）541D-Ⅰ型全自动数字式织物折皱弹性仪的结构、测试原理及测试方法。

2、熟悉掌握实验全过程

3、通过对各种不同织物耐折皱性能的测试，进一步理解影响织物耐皱性能的因素。



折皱的含意是，织物在穿着、使用及处理过程中，由于外力作用，在搓揉织物时发生塑性变化，在织物上造成不规则的折皱，称为折皱性。当外力去除后，织物抵抗由于搓揉织物而引起的弯曲变形，使织物不产生折皱的性能，叫耐皱性或抗皱性。在较高的温湿度环境中，被折部分受到长时间或反复的压缩，即可造成产生折皱的条件。折皱的状态多半是内侧被压缩，外侧被伸张。因而耐皱性好的织物，其压缩和伸张弹性好，而且对温湿度的依赖性少。

织物抗折皱性能测定，目前有两大类方法，一种凸样法（垂直折叠法），另一种是条样法（水平法）。

测试是在规定的重量、时间，加压于对折的试样，释重后在规定时间测出试样折皱回复角度，作为织物抗皱性能的依据。折皱回复角是指一定形状和尺寸的试样在规定的条件下被折叠，卸去折痕负荷后经过一定时间，两翼之间所形成的角度，折皱回复角大，则表示织物折皱回复性好，亦即耐皱性能好。水平法测定折皱回复角，试样的折痕线与水平面相平行；垂直法测定折皱回复角，试样的折痕与水平面相垂直。



1、实验仪器：YG（B）541D-Ⅰ型全自动数字式织物折皱弹性仪，仪器结构见图11-1。该仪器是在国内、外油压式和机械式折皱弹性仪基础上经过重大改进而成，具有运行稳定可靠、测试结果精确、安全等优点。测试方式有急弹和缓弹两种，受压时间为5min。

2、实验工具：剪刀、织物试样。

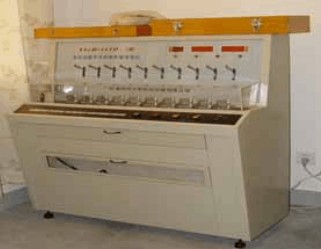

图11-1 YG（B）541D-Ⅰ型全自动数字式织物折皱弹性仪



1、取样

⑴ 实验前，先剪凸形试样（见图11-2），试样布要未经熨烫，所取kuma试样离边10cm 以上，试样剪下后须水平放置24小时以上才能用于实验。

图11-2 凸形试样示意图

⑵ 整机在原始状态时，推平水翻板，将试样逐个夹入，5经在前，5纬在后，试样折痕线与翻板小红线重合。

2、实验步骤

⑴ 接通电源，按下操作面板中的电源键，仪器自动进行自检一次。

⑵ 移去透明挡风罩，将翻板按顺序水平翻转，由电磁铁吸住。

⑶ 将预先准备好的第一批试样依正面对折法，（5经、5纬）按顺序加在翻板上。注意：试样回复翼与固定翼的交界折痕边应对齐翻板上的红标记线。

⑷ 按操作面板的工作键，立即用左手握持夹样刀放至夹有试样的翻板红线标记边缘。右手将试样回复翼翻转，其折痕由夹样刀右边为界。注意：折痕翼翼长为20mm，折痕不得歪斜。

⑸ 确定折痕位置准确无误后，抽出夹样刀，又将夹样刀轻轻地压在回复翼上面，不使回复翼移动，然后松开右手，取回有机压板放在试样上，使有机压板中的压力面对正试样受压面15×18mm待重锤下落加压。

⑹ 将10个工位上的试样顺序压好后，盖上透明挡风罩，仪器会自动进行测试工作。

⑺ 待仪器自动卸压、测急弹、测缓弹完毕后，其小车自动回复原位。即可重新开始第二批、第三批试样测试。

⑻ 待试样测试完毕后，在控制面板上检索测试数据，并给予记录并复位。
