一、实验目的和要求
熟悉测试织物坚牢度的仪器，掌握操作要领、试样准备、指标概念。本实验主要测试织物的拉伸、顶裂、撕裂性能。参见GB/T 3923.1、GB/T 3917.1、FZ/T 01030、FZ/T 01031、FZ/T 80007.1
二、实验仪器与用具、试样
YG026型多功能电子织物强力仪（或其他专用强力仪），YG033A型落锤式织物撕裂仪（如图1所示），尺子，剪刀，机织物和针织物若干。

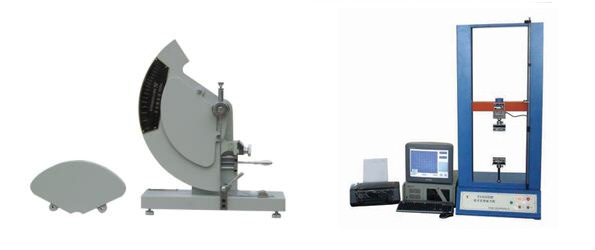

图1 YG033A织物撕裂仪和YG026型多功能电子织物强力仪
三、实验方法、步骤
1．裁样
按要求准备机织物扯边纱条样经纬向各5块，作拉伸实验，如欲比较与剪切条样的结果差异，也准备对应的经纬向各5块试样。按要求准备机织物单舌撕裂样经纬向各5块，落锤撕裂样经纬向各5块。准备针织物顶破试验用直径6cm的圆形样5块。取样位置见图2。

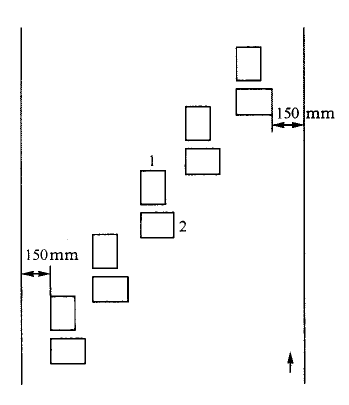

图2 从实验样品上剪取试样实例
2．拉伸测试
①在仪器设置菜单中设置“试验方式”为定速拉伸，“隔距”为200mm，“拉伸速度”为200mm/min，“试验次数”为10，“试样方向”为经纬向各半。
②退出参数设置，进入“自动校定长”菜单，完成隔距设置。
③退出“自动校定长”菜单，进入“力值复0”菜单，完成零点校正。
④退出设置菜单。自动进入测试状态。
⑤夹持试样（如图3），预加张力按表1中的要求选择，按“拉伸”键或“启动按钮”，完成一次测量。

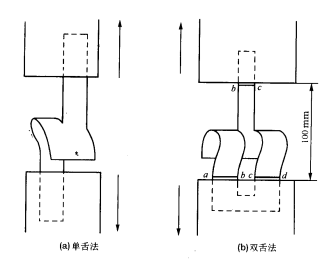

图3 舌形试样夹持方法
表1 预加张力的确定
| 试样单位面积质量（g/m2） | 预加张力（N） |
| 一般织物 | 非织造布 |
<200
200～500
>500 | <150
150～500
>500 | 2
5
10 |
⑥重复上一步，完成全部测试，打印机打印出测试结果、指标和统计值，必要时可以打印拉伸曲线。
3．撕裂测试
①设置“试验方式”为撕裂试验，“撕裂长度”为150mm，其他不变
②夹持试样，按“拉伸”键或“启动按钮”，完成一次测量。
③重复上一步，完成全部测试，打印机打印出测试结果、指标和统计值，必要时可以打印撕裂曲线。
4．顶破测试
①设置“试验方式”为顶破试验，其他不变。
②将圆形试样放入夹样器，用专用扳手拧紧，把夹样器放入仪器卡槽，按“拉伸”键或“启动按钮”键，完成一次测量。
③重复上一步，完成全部测试，打印机打印出测试结果、指标和统计值。
5．落锤撕裂测试
①将扇形锤沿顺时针方向转动，抬高至试验开始位置，并将指针拨至指针挡板处，使定夹钳与扇形锤上的动夹钳的2个工作平面正好对齐；
②将试样夹在两夹钳中，试样长边与夹钳顶边平行，试样夹在中心位置，再轻轻将有凹槽的底边放在夹钳的底部，在凹槽对边用开剪器切1个（20±0.5）mm的切口，余下的撕裂长度为（43±0.5）mm。
③按下摆锤挡板，放开摆锤。当摆锤回摆时握住它，以免破坏指针位置。从测量标尺读出撕破强力（N），强力应落在所用标尺值15％～85％范围内。当撕裂一直在15mm宽的凹槽区内进行时，该次试验属正常。否则，属不正常，试验数据应剔除。若5块试样中有3块或以上被剔除，则此法不适用，也可加倍试样数量再试验。
④分别计算5块试样的经向及纬向的撕破强力算术平均值（N），修约到1位小数，必要时，记录样品每个方向的最大或最小撕破强力。
推荐仪器：YG026型电子拉力试验机（电脑型）
YG026C型
电子织物强力机可用于测定各种棉、毛、麻丝、化纤等织物及非织物，其它复合材料（编织袋等）及金属丝的抗拉断裂强力和断裂伸长、以及撕破、剥离、顶破强力和缝口脱开程序的试验等。
性能符合：ISO13934、GB/T3923.1.2、GB/T3917.2.3等。
本机采用计算机控制，中文液晶显示界面，操作对话界面人性化设计，操作简单，数据可显示及打印，也可选配打印机打印输出。选配电脑后，可与仪器连接通讯，显示并打印强伸曲线。
产品主要参数：
1． 型号：CRE型
2． 负荷测试范围及精度：
1. 0-500N
2. 0-1000N
3. 0-3000N
4. 0-5000N
5. 0-10000N
3． 夹持距离：（25～500）mm 无级可调
4． 夹持器有效宽度：95mm
5． 拉伸速度：（20～600）mm/min，无级可调精度＜±2%
6． 数据输出：
（1） 显示输出
（2） 单项及统计打印输出
7． 具有本批试验数据（单项及统计结果）的保存和查询功能。
8． 仪器功能：
拉伸试验 剥离试验
弹性回复试验 撕破试验
弹子顶破试验（需另配弹子顶破夹具）
单纱拉伸试验（需另配单纱夹具）
缝口脱开试验
该仪器配联想电脑显示强伸曲线，并且打印数据
YG033A型落锤式织物撕裂仪
适用范围：
适用标准：
GB/T3917.1 纺织品 织物撕破性能 第1部分 撕破强力的测定 冲击摆锤法
FZ/T 60006 非织造布撕破强力的测定
YG033A型织物撕裂仪主要技术参数
1. 撕裂力范围： 0-16 N、A:0-32N、B: 0-64N 三档
2. 测力精度： ≦±1分度值
3. 切口长度： 20±0.2 mm
4. 撕裂长度： 43 mm
5. 试样尺寸： 100×63 mm
6. 外形尺寸 ：400×210×395mm
7. 重量： 27kg
