刺破强度试验用一刚性顶杆以规定的速率垂直顶向土工合成材料平面，测试试样被刺破时的最大力。
刺破强度是反应土工织物抵抗小面积集中荷载，如抵抗有棱角的石子、支护用钢构件端头等的能力。试验方法与圆球顶破试验相似，只是以金属顶杆代替圆球。
1、仪器和仪具
（1）压力机或带有反向器的拉力机：其变形速率为300mm/min。
（2）量力环：其量程要满足最大压力值。
（3）环形夹具：内径44.5mm。
（4）刚性顶杆：直径8mm，平头。
2、试样准备
（1）试样数量：每组试验取10块试样。
（2）试样尺寸：试样尺寸为Φ120mm。
（3）取样方法：按前述原则剪样。

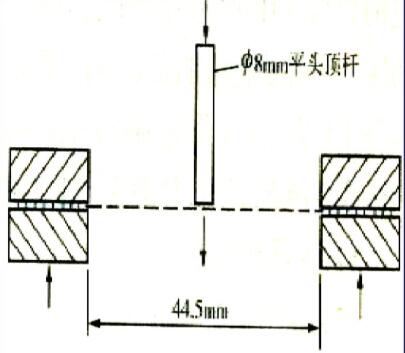

图8-16 刺破试验示意图
3、试验步骤
（1）将试样放入环形夹具内，使试样在自然状态下放平，拧紧夹具。
（2）将夹具放在加荷装置上并对中，如图8-16。
（3）将速率设定在300mm/min。
（4）调整连接在刚性顶杆上的量力环的百分表读数至零。
（5）开机，记录顶杆顶压试样时的最大压力值。
（6）停机，取下试样。
（7）重复1-6步骤进行试验，每组试验进行10块试样。
4、结果整理
（1）由量力环标定曲线，将量力环中百分表的读数换算为力（N）。
（2）计算每块试样的顶破强度（N）。
（3）计算10块试样的顶破强度平均值、标准差及变异系数。
