顶破强度是反应土工织物抵抗垂直物平面的方向压力的能力，顶破强度试验与刺破强度试验相比，压力作用面积相对较大，材料呈双向受力状态。
圆球顶破试验
以规定直径圆球顶杆均匀垂直顶压于土工合成材料平面时，土工合成材料所能够承受的最大顶压力。
仪器和设备
试验可在测定土工合成材料的条带拉伸强度的拉力机上进行，仪器主要包括下列附件，其结构及功能见图8-14。
①配有反向器的拉力机，反相器结构简单，由套在一起的上下两框架组成，上框架连至拉力机的固定夹具，下框架连至拉力机的可移动夹具，当下框架向下拉伸时，固定在上下框架上的圆球顶装置产生顶压。
②圆球顶破装置由两部分组成，即一端部带有钢球的顶杆和一个安装试样的环形夹具。其中：钢球直径为25.4mm；环形夹具内径为44.5mm；在环形夹具内夹紧试样时，不得损坏试样，不得对试样施加较大预应力，试验过程中试样不允许在夹具内滑移；安装球形杆和环形夹具时要注意对中，要求两者相对运动时钢球对中于环形夹具的中心。

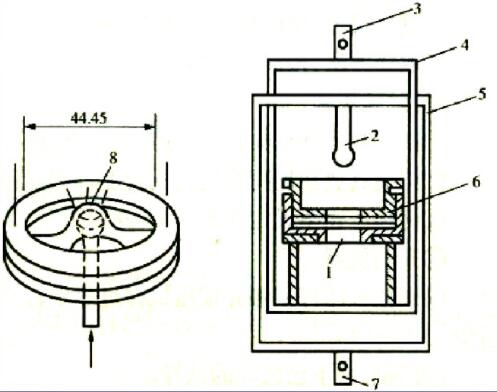

图8-14 圆球顶破试验示意图（尺寸单位：mm）
1-土工织物；2-球形杆；3-接拉力机上夹具；4-反向器的上框架；5-反向器的下框架；6-环形夹具；7-接拉力机下夹具；8-织物
试样制备
（1）试样数量：每组试验取10块试样。
（2）试样尺寸：试样尺寸为Φ120mm。
（3）取样方法：按前述原则取样。
试验步骤
（1）选择拉力机的拉力量程范围，使最大压力在满量程的10％～90％范围内。
（2）将试样在不受拉力的状态下放人环形夹具内，将试样夹紧。
（3）开动拉力机，顶压速率为100mm/min，在此速度下连续运行直至试样被顶破，记下最大压力，单位为N。
计算
（1）计算10块试样圆球顶破强度的算术平均值。
（2）计算顶破强度的标准差和变异系数。
