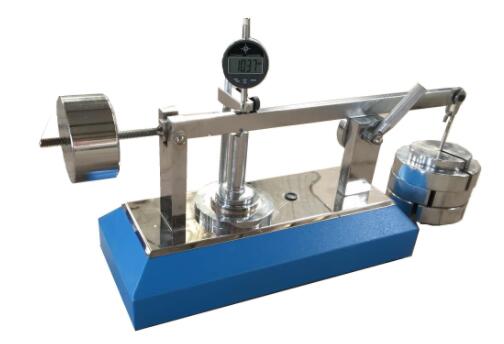

土工布测厚仪用于土工布合成材料在不同的压力和规定的受压时间,测试其厚度。采用杠杆原理,放大了加压力臂长度,在有限的空间和有限的砝码质量条件下,实行了对试样2kPa、20kPa、200kPa压力条件下测试其厚度。
使用
1.用手提起横梁，把支架安装在支架座上，使支架顶起压板 和挂在压板右边的加压砝码全部重量。
2.取出压板下的可换压脚，根据测试样品厚度选择压脚型号。 0.5号适应测试土工膜、5号适应测试0.5～5mm厚度范围的土工布合成材料、10号适应测试5～10mm厚度范围的土工布合成材料。
3.选好了可换压脚，用纯净的软布擦净基准板和压脚面，重 新将压脚放到基准板上。注意压脚上的三角刀刃要对准压板下的倒置V型槽。
4.选表与安装：测量土工布选取百分表。（测量土工膜选取千 分表，注：千分表自配）。将其插在表架孔中，表上触头碰到可换压脚上端面的时候，稍微往下移动0.1～0.2mm距离，螺旋锁紧螺母。然后将其表清零（或校零）。
5.轻轻提起可换压脚，将试验自然平放的插进基准板与压脚 之间。放下压脚，使试样受到压力为2KPa±0.01KPa，同时按秒表计时，使试样受压时间30s时，读取百分表（或千分表）数值。
6.重复上述操作，完成规定的试样测试件数。
土工布测厚仪试验方法
1、将仪器安放在适当高度的工作台面上，调整地脚螺栓，使四只底脚扎实接触 台面。
2、右手握住凸轮手柄顺时针转动，是凸轮顶起压杆和挂在压杆右边的加压法码全部重量。
3、根据试样厚度调整压脚高度，不同材料厚度调整不同高度，然后擦净基准板和压脚面，将压脚放在基准板上，使压脚上的三角刀刃对准压杆下的V型槽。
4、将百分表，插在表架孔中，测量头碰到压脚上端时，稍微向下移动0.1-0.2mm，旋紧螺丝，将表清零。
5、提起压脚，将试样放在基准板和压脚之间，放下压脚，使试样受到压力为2kPa±0.01kPa同时按秒表计时，受压30s时，读取百分表数值
6、试样在20kPa压力状态下测试，提起压脚，将试样放在基准板和压脚之间，放下压脚，右手握住凸轮手柄逆时针转动，使压杆重量完全由压脚三角刀刃支撑时，同时按秒表计时，受压30s时，读取百分表数值。
该仪器采用杠杆原理，放大了加压力臂长度，在有限的空间和有限的砝码质量条件下，实行了对试样2kPa、20kPa、200kPa压力条件下测试其厚度。其仪器结构简单、造型美观大方、便于操作，是生产、检定土工布和土工膜厚度的首选仪器。
