1适用范围
1.1本方法规定了土工格栅、土工网网孔尺寸的测定方法。
1.2本方法适用于各类孔径较大的土工格栅、土工网，其他相同类型的土工合成材料可参照执行。
2引用标准
GB8170数值修约规则
3定义
当量孔径:土工格栅、土工网等大孔径的土工合成材料，其网孔尺寸是通过换算折合成与其面积相当的圆形孔的孔径来表示的，称为当量孔径。
4仪器设备及材料
4.1游标卡尺:量程200mm，精度0.02mm。
4.2其他:坐标纸、铅笔、求积仪。
5试验步骤
5.1取样:按本规程T1101—2006的规定取样。
5.2试样调湿和状态调节:按本规程T1101—2006中的第5条规定进行。
5.3试样制备:除符合本规程T1101—2006的规定外，每块试样应至少包括10个完整的有代表性的网孔。
5.4测试方法

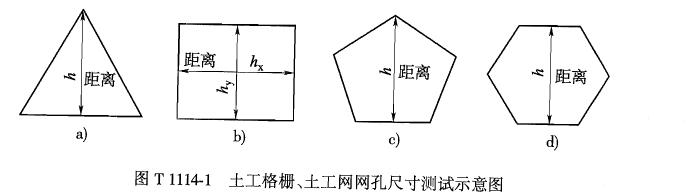

5.4.1对较规则网孔的试样（图T1114-1)，当网孔为矩形或偶数多边形时，测量相互平行的两边之间的距离；当网孔为三角形或奇数多边形时，测量顶点与对边的垂直距离。同一测点平行测定两次，两次测定误差应小于5%，取均值;每个网孔至少测3个测点，读数精确到0.1mm，取均值。
5.4.2对于孔边呈弧线或不规则网孔的试样，检测时应将试样平整地放在坐标纸上固定好，用削尖的铅笔紧贴网孔内壁将网孔完整地描画在坐标纸上，用同一坐标纸一次描出所有的应测孔，每个网孔测描两次。
6结果计算

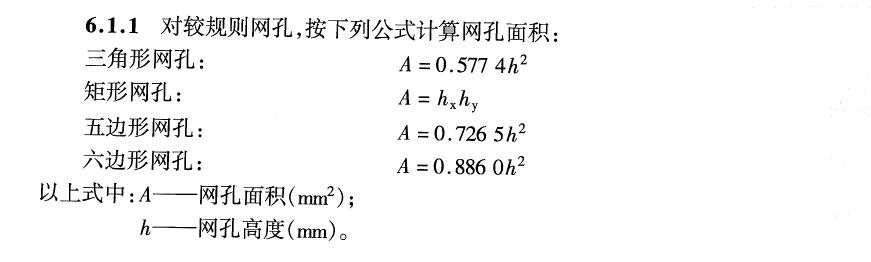

6.1计算网孔面积。
6.1.2对不规则网孔，用求积仪测出坐标纸上每个网孔两次测描的面积，两次测量值误差应小于3%，取均值。

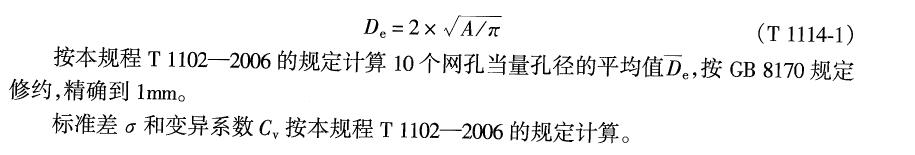

6.2按下式计算网孔的当量孔径，计算精确到0.1mm:
7试验报告
试验报告应包括以下内容：
(1) 试样名称、规格；
(2) 本次试验所采用的试验方法；
(3) 试验结果；
(4) 试验用大气条件；
(5) 试验日期；
(6) 试验中规定应说明的情况；
(7) 任何偏离规定程序的详细说明。
条文说明
本方法未做修订，只是在条文的编排上有所变动。在一些工程中，有时需要确定土工格栅、土工网等大孔径网材的平均孔径，由于这些材料孔径较大而且往往不规则，无法用常规的筛分法或显微镜测量，本方法是针对这类材料制定的。
用卡尺测量时，应注意卡角紧贴孔边但不能使孔边受力变形；用铅笔描画时，也要求如此。在测量和描画时，可从上到下或从左到右依次测量，以免重复。当土工网材网孔形状不在规程所列范围内时，可自己推导面积公式或用求积仪直接测量面积。
