土工布撕破强度试验作业指导书
1、依据标准
《土工布梯形法撕破强力试验方法》GB/T 13763-92
2、范围
本方法规定了土工布梯形法撕破强力的方法,适用于测定各类土工布的梯形法撕破强力。
3、职责
3.1 材料检测部是本作业文件的执行部门。
3.2 材料检测部负责人负责检测试验过程控制,负责编制检测试验报告。
3.3 技术负责人负责审核检测试验报告。
3.4 材料检测部部门负责人负责检测试验过程资源配置。
3.5授权签字人批准检测试验报告。
4、仪器设备
等速伸长型(CRE)强力机或等速牵引型(CRT)强力机。
在仲裁检验时采用CRE型仪器。
5、试验方法
5.1 根据GB/T 13760的要求取样。
5.2 样品应先在标准大气条件下调湿24h,或样品在标准大气中,使样品摊开,直至每隔2h样品的连续称重变化不超过0.25%时为止。
5.3 将已调湿过的样品按GB/T 13760规定的要求裁取纵、横向各10块试样。在试样上不得有影响试验结果的可见疵点。在每一试样片上的梯形短边的正中处剪一条垂直于短边的15mm长的切口。
5.4 校正仪器上夹钳和下夹钳的隔距为25mm。下夹钳的下降速度为50±5mm/min。
5.5 如采用CRT强力机时需选择适当重锤,使撕破强力的试验值落在满刻度值的20%~80%的范围内。
5.6 将试样置于上、下夹钳内,使夹持线与夹钳钳口线相平齐,然后旋紧上、下夹钳螺丝,同时要注意试样在上、下夹钳中间的对称位置,以便梯形试样的短边保持垂直状态,最后启动强力试验机,待试样全部撕断,记录最大撕破强力值,以N(牛顿)为单位。
试样从夹钳中滑出或不在切口延长线撕破断裂,则应剔除此次试验数值,并在原样品上在裁取试样,补足试验次数。
6、试验成果整理
6.1 纵、横向各10次试验读数的算术平均数,以N(牛顿)表示。计算到小数后一位,按GB 8170修约到整数。
注:必要时,试验次数按n=0.154CV2来决定(CV为变异系数)。
6.2 试验记录

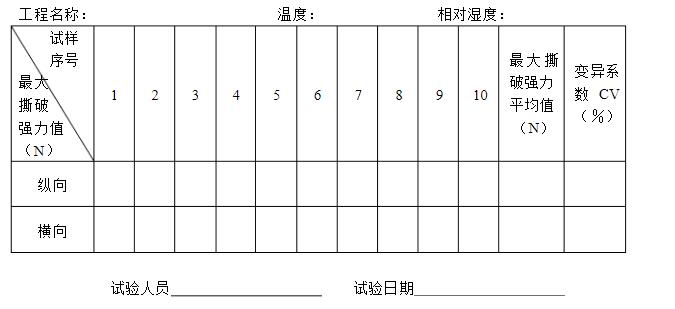

表6.2 土工布撕裂强度试验记录表
