土工织物厚度是指土工织物在承受一定压力时，正反两面之间的距离。产品的厚度对其力学性能和水力性能都有很大影响。目前国内外测定土工织物及其有关产品厚度的标准有：《土工布 在固定压力下厚度的测定方法》（ISO 9863:1990）、法国标准《土工布试验 厚度的测定》（NF G38-012-1989）、《土工布厚度的测定方法》（GB/T 13761-1992）。
本方法适用于测定土工织物的厚度和复合土工织物的总厚度。对于复合产品中各层厚度的测定应按照《土工布 多层产品中单层厚度的测定方法》《GB/T 17598-1988》中的规定进行。
土工织物厚度测定方法（适用于土工织物和复合土工织物）
定义
厚度：土工织物在承受规定的压力下，正反两面之间的距离。
常规厚度：在2kPa压力下测得的试样厚度。
仪器设备及材料
基准板：面积大于2倍的压块面积。
压块：圆形，表面光滑，面积为25cm²，重为5N、50N、500N不等；其中常规厚度的压块为5N，对试样施加2kPa±0.01kPa的压力。
百分表：最小分度值0.01mm。
秒表：最小分度值0.1s。
本仪器试验方法适用于测定土工合成材料在不同压力下的厚度。
适用标准：
JTG E50-2006《公路土工合成材料试验规程》；ISO9863-90《土工织物厚度测定方法》；
GB/T 13761.1-2009《土工合成材料 规定压力下厚度的测定 第1部分：单层产品厚度的测定方法》。

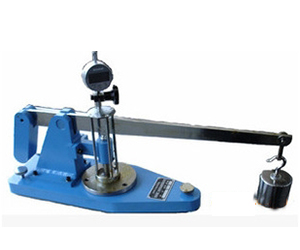

结构原理
本仪器主要有数字显示表、测杆、基准板、压脚与加重砝码、杠杆配重平衡块。工作时，把试样放置在基准板上，另一与基准板平行的圆形压脚对试样施加规定的压力，以二块板之间的垂直距离作为试样厚度的测量值。
主要技术指标
1、测量厚度范围：0.01~30mm
2、最小显示数值：0.01mm
3、压脚面积：25cm2
4、压脚重量：5N；2kpa
5、砝码：20kpa、200kpa
6、基准板：大于Φ50mm。
7、杠杆比:1:5
8、外形尺寸：670×150×240mm
实验步骤：
试样制备：裁取有代表性的试样10块，试样尺寸应不小于基准板的面积。
测定2kPa压力下的常规厚度
1、擦净基准板和5N的压块，压块放在基准板上，调整百分表零点。
2、提起5N的压块，将试样自然平放在基准板和压块之间，轻轻放下压块，使试样受到的压力为2kPa±0.01kPa，放下测量装置的百分表触头，接触后开始计时，30s时读数，精确至0.01mm。
3、重复上述步骤，完成10块试样的测试。
根据需要选用不同的压块，使压力为20kPa±0.1kPa，重复上述规定的程序，测定20kPa±0.1kPa压力下的试样厚度。
根据需要选用不同的压块，使压力为200kPa±1kPa，重复上述规定的程序，测定200kPa±1kPa压力下的试样厚度。
试验结果
计算在同一压力下所测定的10块试样厚度的算术平均值，以毫米为单位，计算到小数点后三位，按GB 8170修约到小数点后两位。
