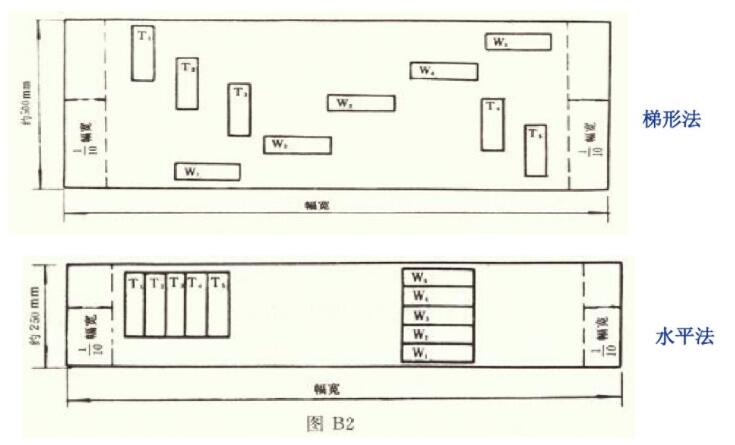

取被测材料1块，试样的剪取除不在上、下机的布上取外，只要布面凭证，可在零布上剪取。每匹布上只取1块作为1份，剪取。长度约为300mm，试样不能有表面疵点。取样方法有梯形法和水平法，如下图所示。



做拉伸断裂强度试验时，试样的尺寸及其夹持方法对试验结果影响较大。

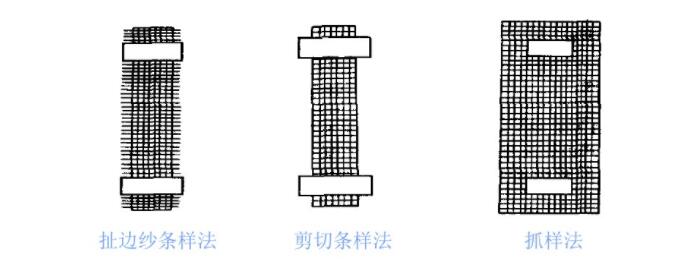

常用的机织物试样及其夹持方法有：扯边纱条样法、剪切条样法及抓样法。如图所示。



扯边纱条样法试验结果不匀率较小，用布节约。抓样法试样准备容易，快速，试验状态比较接近实际情况，但所得强力、伸长值略高。剪切条样法一般用于不易抽边纱的织物，如缩绒织物、毡品、非织造布及涂层织物等。



我国标准规定采用扯边纱条样法。

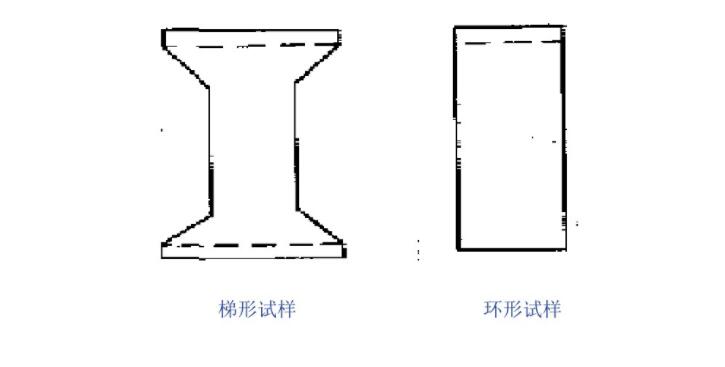

如果试验是针织物，由于拉伸过程中线圈的转移，变形较大，往往导致非拉伸方向的显著收缩，使试样在钳口处所产生的剪切应力特别几种，造成多数试条在钳口附近断裂，影响了试验结果的准确性，为了改善这种情况，可采用梯形试样或环形试样，如下图所示。



试样的工作长度对试验结果有显著影响，一般随着试样工作长度的增加，断裂强力与断裂伸长率有所下降，标准规定：一般织物均为20cm。针织物和毛织物为10cm，特别需要时可自行规定，但一批试验的所有试样必须统一。
