纤维在松弛状态下，于100℃沸水中所测得的湿热收缩率称为沸水收缩率。其数值大小，可以一定长度的纤维在沸水中的收缩量来表示。它反映纤维在纺织加工和服用过程中受热处理时的尺寸稳定性。合成纤维的湿热收缩现象，本质上是高分子取向结构发生变化的一种表现，并且纤维拉伸取向高，受热后在取向方向上的收缩也大。就测定值而言，沸水收缩率还与试样长度、沸水浴温度和煮沸时间等外部条件有关。如果测试条件不同，同样的纤维也可能出现不同的测定结果。
实验
一、测试仪器和试样
1、测试仪器
（1）周长为1m、附有预张力装置的缕纱测长机。
（2）1m量程，最小分度值为1mm的立式直尺。
（3）501型超级恒温器。
（4）蒸气加热式沸水浴槽。
（5）盛放试样用的特质浸润箱。
附件：张力重锤、定时钟、温度计和纱布等。
2、试样
140dtex/36f涤纶DTY
二、实验范围
1.沸水处理条件
时间：1-45min；温度：40-100℃
2.试样长度
试样长度：50±1cm。
三、测试方法和计算公式
1.测试方法
测试方法参照6506-86进行，并以沸水处理时间30min和温度100℃时的沸水收缩率测定值为实验的标准值。

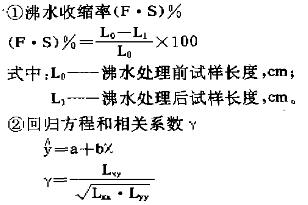

2.计算公式
结论
在涤纶DTY沸水收缩率测定中，发现在煮沸时间、沸水浴温度和试样长度三因素中，误差最大的是温度，其次是时间，长度几乎可忽略。
1.煮沸时间对沸水收缩率测定值不敏感。纤维完成收缩平衡的时间仅需10min左右，为国家方法标准GB6506-86规定时间的三分之一。
2.纤维收缩大小明显地受沸水浴温度的影响，并且在40-100℃范围内，温度与沸水收缩率存在着良好的线性相关关系。
3.试样长度偏差，包括测长机偏差和直尺读数偏差。如果偏差不超出±1cm范围（一般不会超出这一范围），沸水收缩率最大相对误差不大于2%。
涤纶DTY沸水收缩率测试用到的仪器：
YG086型缕纱测长仪用于将纱管上试样纱线用纱框摇取缕纱，供纱线的线密度（或支数）的测定及缕纱强度测试。
DDY6506变形丝卷曲收缩率测试仪依据GB/T6506—2001《合成纤维变形丝卷缩性能试验方法》用于手动测定变形丝试样的卷曲收缩率，卷曲模量，卷曲稳定度等指标。
YG368型全自动卷曲收缩率测试仪专用恒温水箱，用于测定试样的沸水收缩率。
本设备是YG368型全自动卷曲收缩率测试仪专用烘箱，还适用于相关企业作烘焙、干燥及其它高温试验。
