涤纶卷曲性能试验方法
1、原理：在规定的负荷下，在一定的受力时间内，测定纤维的长度变化，确定纤维的卷曲数、卷曲率、卷取回复率和卷曲弹性率等性能。
2、按照GB/T6529规定的纺织品调湿和试验用标准大气，涤纶、腈纶和丙纶纤维试样的调湿和试验用标准大气：
温度（20±2）℃ 相对湿度（65±5）% 调湿时间4h
3、预置夹持距离
预置夹持距离为20mm，纤维名义长度较小时可调整为10mm.
4、预加张力：F=P*T
式中：F-预加张力负荷，单位为厘牛(cN)
T-试样的名义线密度，单位为分特（dtex）
P-单位线密度预加张力，单位为 厘牛每分特（cN/dtex）
5、试验根数：每个实验室样品试验20根纤维
对确定95%的置信水平时，除已经规定的试验根数外，当置信区间半宽值超过算数总 平均值的±3.0%，按附录C的规定增加试验根数。
6、实验步骤：
a.从已达平衡的样品中随机取出20束纤维（卷曲未被破坏），置于绒板上以备测定。
b.从每束纤维中随机用张力夹夹取一根纤维悬挂于卷曲弹性仪的测力挂钩上，然后用镊子将纤维另一端置于夹持器中。
当夹持长度为10mm时，纤维的松弛长度尽可能长。
c.加轻负荷平衡后读取L0（精确至 0.01mm），夹持距离为20mm时，读取25mm内全部卷曲峰和卷曲谷数Jai，夹持距离为10mm时，读取L0内全部卷曲峰和卷曲谷数Jai。
d.加重负荷平衡后记下读书L1（精确至0.01mm）。
e.保持30s后，去除重负荷，恢复至预置夹持距离，保持2min后，加轻负荷平衡后读取L2（精确至0.01mm）。

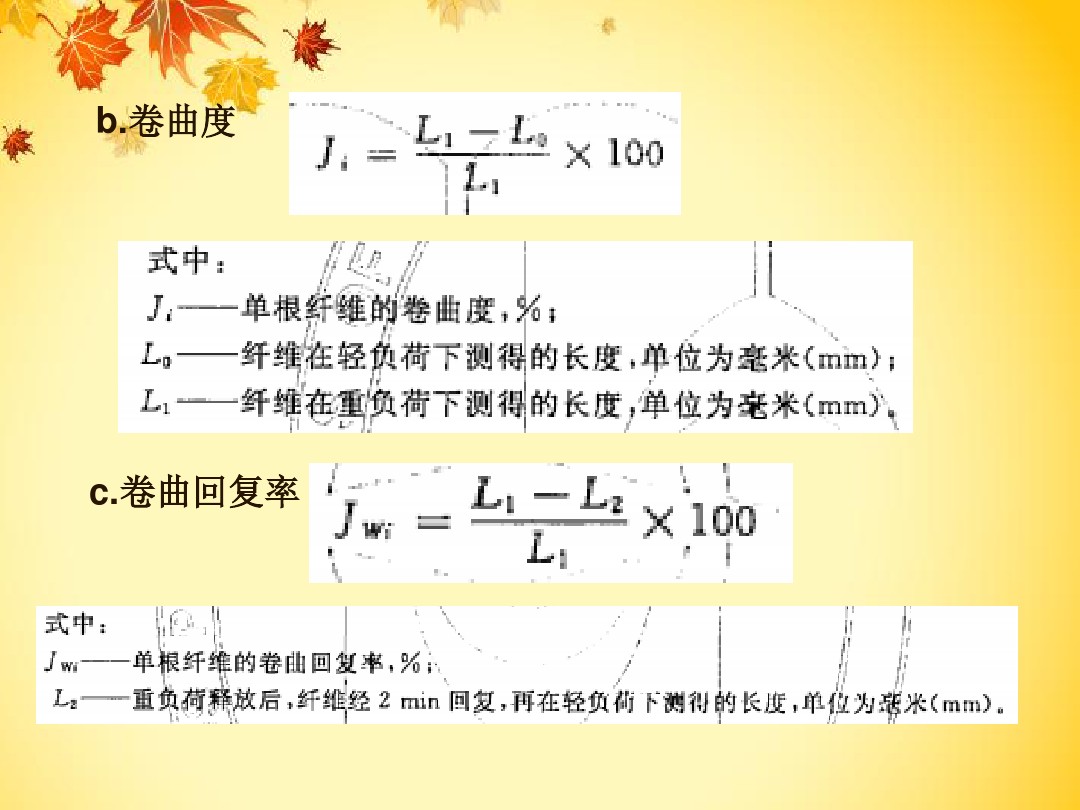

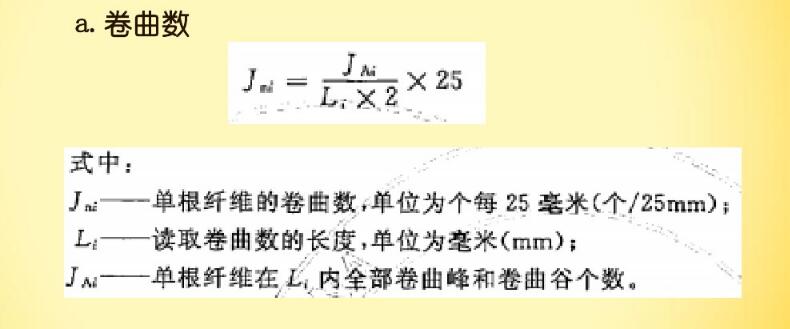

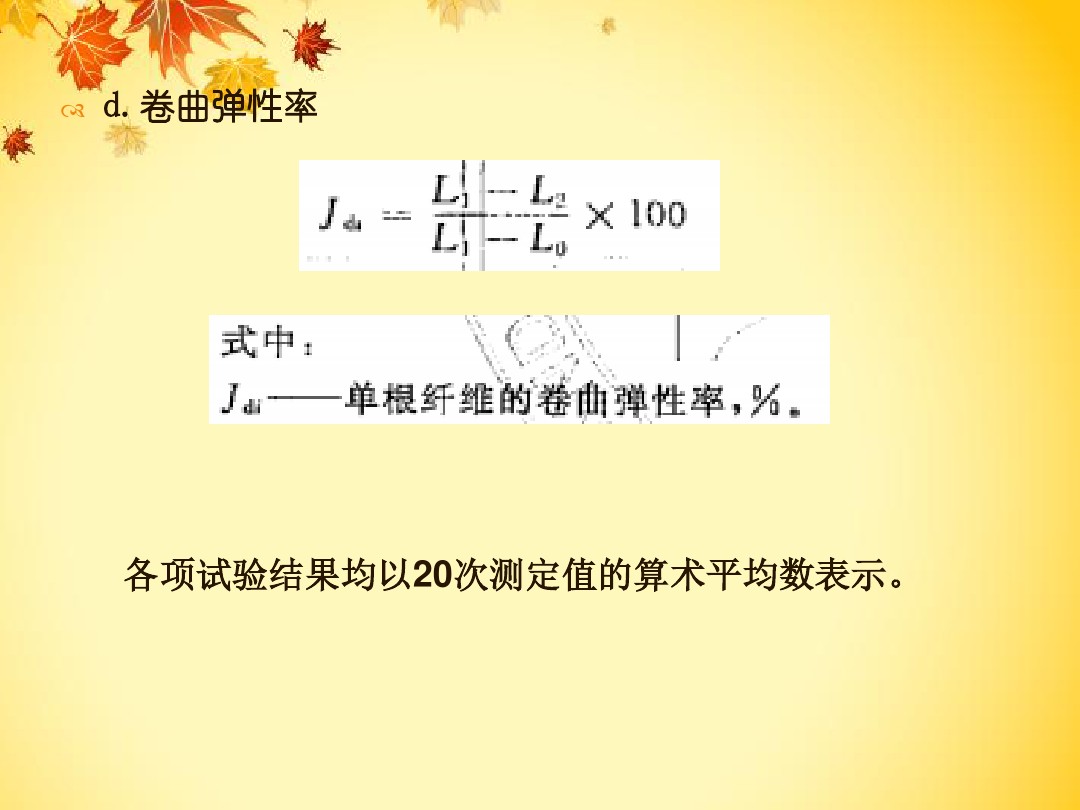

7、结果计算
仪器推荐：YG362B纤维卷曲弹性仪
【仪器用途】：
YG362B纤维卷曲弹性仪采用单片机微机控制实现卷曲弹性仪的智能化，仪器测量系统由张力加载器进行加载，位移长度由步进，电机发出的脉冲信号通过单片机进行计数，该仪器能够自动测量，显示并打印纤维纤度为1～22dtex卷曲度、卷曲弹性、卷曲回复率及它们的统计值。
【适用标准】：
GB-T 14338-2008 化学纤维 短纤维卷曲性能试验方法
FZ/T 50009.3-2007 中空涤纶短纤维卷曲性能试验方法
FZ-T 50009.4-2007 中空涤纶短纤维膨松性和纤维弹性试验方法
【主要技术参数】：
1、加载工具；张力加载器
加载范围 最小分度值 估计读数
0～5.00mN 0.01mN 0.005mN
0～25.00mN 0.05mN 0.02mN
2、初始长度：20.00mm
3、下夹持器行程大于或等于30mm，位移最小示值：0.01mm，位移读数误差小于或等于0.05mm（在10mm范围内）
4、定时分档：0.5min、1min、2min三档
5、微型打印机
6、LED灯照明装置
7、固定视窗放大镜
8、电源：交流220V 50HZ
