涤纶短纤维干热收缩率试验方法
1、干热收缩率：涤纶短纤维经干热空气处理前后长度的差数对处理前纤维长度之比的百分数。
2、原理：用热收缩测定仪，在规定条件下测定单根纤维干热空气处理前后的长度变化，计算其干热收缩率。
3、纤维调湿和试验用标准大气按GB 6529规定执行，预调湿用标准大气：温度不超过50℃，相对湿度10%~25%；调湿和试验用标准大气：温度20±2℃，相对湿度63%~67%
4、试样及其制备
a.按GB/T 14334规定，取出实验室试样样品。
b.从实验室试验样品中随机取出约5g纤维，按第6章规定进行预调湿和调湿，使试样达到吸湿平衡。试样回潮率在公定回潮率以下可不必进行预调湿。
5、试样条件
a.预加张力：0.075cN/dtex，按名义线密度计算。
b.热处理温度：180℃或按有关规定，允许误差±1℃。
c.热处理时间：30min
d.热处理后平衡时间：30min
6、试验次数：30次
7、实验步骤
a.按仪器说明书要求，做好实验前的准备工作。
b.再从已达吸湿平衡的试样中随机取出6小束纤维，每束纤维取5根，分别用弯头镊将纤维一端夹入弹簧夹中间，另一端送入张力弹簧。
c.用镊子夹住上弹簧连同纤维和张力弹簧一起放入仪器的样筒中，按样筒上的顺序排列。夹中夹住。
d.样筒放入仪器中心轴上进行长度测量得到L0（精确到0.01mm）
e.取出样筒放入已达到规定温度的烘箱中进行热处理，30min后立即取出放入第6章规定的温湿度条件下平衡30min，再次进行长度测量得到L1（精确到0.01mm）

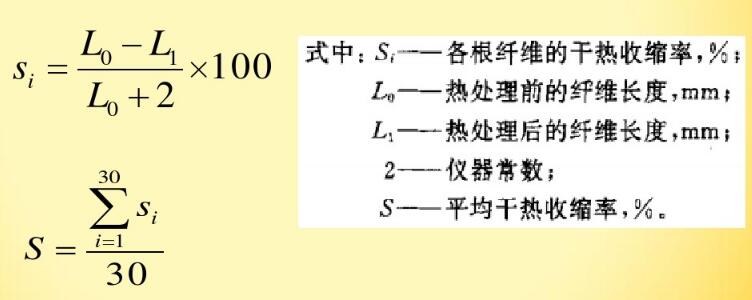

8、结果计算
