通过实验，了解卷曲弹性仪的结构原理，熟悉卷曲弹性仪测定方法，掌握纤维卷曲弹性 的有关指标。参阅 GB/T 14338。


（二）实验仪器与用具、试样
YG361 卷曲弹性仪（如图 1 所示，新型卷曲弹性仪按其说明书操作） 、镊子、黑绒板。 化学纤维若干种。

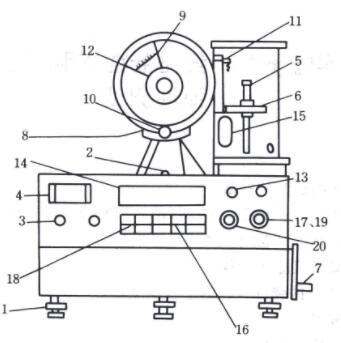

图 1 YG361 型卷曲弹性仪

1—水平调节螺丝 6—下夹持器 11—天平臂 7—手轮 2—水平泡 3—电源开关 4—标牌 5—上夹持器 8—扭力天平 9—天平读数指南针 10—天平制动旋钮 14—读数显示 15—放大镜片 12—天平旋钮 13—平衡点指示灯 18—0 min 按钮 16—2min 定时按钮 17—计时指示灯 19—定时指示 20—定时止熄



（1）用水平调节螺丝 1 调节仪器至水平位置。开启电源开关 3，接通电源，电源指示灯 亮。检查仪器中测力扭力天平的零位及力点平衡。

（2）用 20.00mm 校正棒校正上、下夹持器 5、6 间距，并检查是否与自动显示（20.00） 相符。如不符时，应调节下夹持器 6 或预置数电路光敏三级管的位置，使之相符。

（3）在试样中随机取 30 束卷曲状态没有破坏的束状纤维排列在黑绒板上。

（4）用纤维张力夹从纤维束中夹起一根纤维，悬挂在天平横梁上，然后用摄子将纤维的 另一端放入下夹持器 6 钳口中，这时，纤维呈松弛状态，实际长度应大于 20mm。

（5）旋动扭力天平旋钮 12，使读数达到预定的轻负荷 0.0018cN/dtex，此时天平横杆上翘。

（6）摇动手轮 7，使下夹持器 6 平衡下降，同时牵引天平横杆下降，观察天平零位指针。 当扭力天平平衡触点指示灯 13 亮时立即停止摇动手轮 7，记下显示读数 L0。

（7）转动下夹持器顶部 25mm 长度指针与放大镜片 15，透过放大镜，读取 25mm 长度内 的全部卷曲波峰和波谷数 JA。

（8）旋动扭力天平旋钮 12，使读数达到预定的重负荷 0.0883cN/dtex，此时天平横杆上 翘。

（9） 逆时针方向摇动手轮 7， 使下夹持器 6 继续牵行天平横杆下降，观察天平零位指示， 见扭力天平平衡触点指示灯 13 亮，立即停止摇动手轮 7，记下显示读数 L1，同时揿下 2min 定时按钮 16。

（10）当定时报信后，揿下 0min 按钮 18，同时反向转动扭力天平旋钮 12，撤销天平施 加之力，关闭天平。顺时针摇动手轮，使下夹持器 6 上升至原来位置（20.00mm）时，揿下 2min 定时按钮 16。

（11）当定时报信后，揿下 0min 按钮 18，重复原来所加的轻负荷 0.0018cN/dtex，逆时 针方向摇动手轮 7，使下夹持器 6 下降，观察天平零位指示，见到扭力天平平衡触点指示灯 13 亮，立即停止摇动手轮，记下显示读数 L2。

（12）关闭天平，顺时针方向摇动手轮 7 到原来位置，取下张力夹与被测纤维。

（13）每个试样测试 30 根纤维，分别记录各根纤维的 JA、L0、L1、和 L2 值。

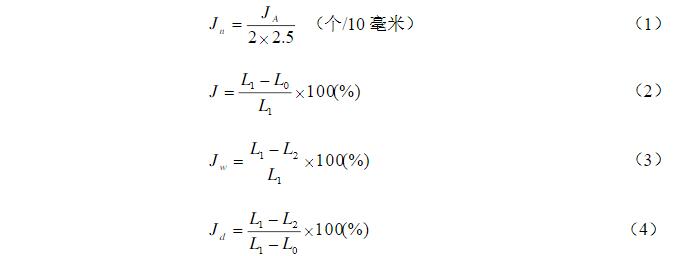

（14）指标计算：按照公式（1）、（2） 、 （3）和（4）分别计算出 30 根纤维的平均卷曲数 Jn、平均卷曲率 J、平均卷曲回复率 JW 和平均卷曲弹性回复率 JW。

（四）实验报告要求
试样名称与规格，仪器型号，仪器工作参数，环境温湿度，原始数据。计算出卷曲度、卷曲率、剩余卷曲率、卷曲弹性率。
