1 原理
将试样整个宽度夹持在拉伸试验机的夹具上，对试样进行拉伸直至 试样断裂。试样的抗拉伸性能由试验机的记录装置记录并计算。对所有 土工布及其有关产品，伸长速率固定为隔距长度的（20％±5）/min。
大多数土工布能用本方法进行试验。但对于特殊土工布，例如高强 土工布、网状物或由玻璃纤维制成的土工布，有可能需要一些技术修改， 防止它们在夹具中滑移或因被夹具握持而受损。
本方法采用的试样宽度比长度大，这是本方法与其他方法测定织物 抗拉伸性能方法的根本区别所在。因为一些土工布在负荷作用下夹持范 围内长度有收缩（颈缩）的趋势。较大的宽度降低这些土工布的收缩影 响，并可提供与所期望的土工布现场工作特性较为接近的指标。
各类土工布和土工格栅的基本试验，试样宽度为 200mm，名义夹持长 度为 100mm。当需要伸长率时，使用伸长计来跟踪试样的两个标记点来 测量伸长。 两个标记点位于与外加负荷相平行的试样对称轴上， 间隔 60mm （试样对称中心的每边 30mm） 。这个距离对于土工格栅可作修改，以便 包含至少一排节点。
使用伸长计测定试样的伸长。如果校准试验表明夹钳位移和伸长结 果之间无显著差异，则可以通过夹钳位移测量伸长。在此情况下，名义 夹持长度就是上下夹钳距离，固定为 100mm。伸长率差异的显著性可根 据 GB/T 3361 规定，用“学生”t 分布在 95%的置信度下确定。
2 试样
2.1 试样数量
在样品的纵向和横向各剪取至少 5 块试样。
2.2 试样尺寸
2.2.1 制备每个试样至 200mm±1mm 的最终宽度（如可能应拆除边 缘） ，并有足够的长度以满足夹钳隔距 100mm。其长度方向与外加拉伸力 的方向平行。当合适时，为控制滑移，可沿着试样的整个宽度，与试样 长度方向垂直地画两条间隔 100mm 的标记线（不包括绞盘夹具） 。
2.2.2 对于机织土工布，将每块试样剪切至约 220mm 宽，然后再从 试样两边拆去数目大致相等的边线以得到 200mm±1mm 的名义试样宽度。 这有助于在试验期间保持试样的完整性。 （注：当试样的完整性不受影响 时，可直接切到最终宽度。 ）
2.2.3 对于土工格栅或土工布与土工格栅的复合产品，每个试样至 少为 200mm 宽，且包含至少 5 个完整的抗拉单元。
如使用伸长计，伸长点应标记在试样的中排抗拉肋条的中心线上。 每个标记点之间至少应间隔 60mm，并至少有一个节点或交叉组织，而且 夹持长度应是格栅的数个完整节距。
2.2.4 对于用剪子会影响织物结构的，可以采用热切，并记录在报 告中。
2.2.5 当需要湿态最大负荷和干态最大负荷的，则剪取试样长度至 少为通常长度的两倍。对每个试样编号后对折剪成两块，一块用于测干 态最大负荷，另一块用于测定湿态最大荷载，这样使的每一对断裂试验 是对含有同样纱线的试样进行的。
对于浸湿后收缩过大的土工布，拉伸强度应以湿态的最大荷载与调 湿前的初始宽度（精确至±1mm）来测定。
3 调湿
3.1 在 GB 6529 规定的标准大气条件下调湿试样并进行试验。当试 件在间隔至少 2h 的连续称重中质量变化不超过试样质量的 0.25％时， 可认为试样已调湿（如果能标明试验结果不受相对湿度的影响，则可不 在规定的相对湿度条件下进行调湿和试验） 。
3.2 对于进行湿态状态的试样应浸入温度 20±2℃（或 23±2℃，或 27±2℃）水中，浸泡时间至少 24h，且足以使试样完全浸润，即在浸泡 更长的时间后最大负荷或伸长率无显著差异。为使试样完全湿润，也可 以在水中加入不超过 0.05％的非离子中性湿润剂。
4 试验步骤
4.1 设定拉伸试验机
试验开始前，将夹具隔距调制 100±3mm，土工格栅除外。选择试验 机的负荷量程。选择试验机的负荷量程，使断裂强力在满量程负荷的 10％～90%之间。设定试验机的拉伸深度，使试样的伸长速率为隔距长度 的 20％/min±5％/min。
若使用绞盘夹具，当每次试验开始时，应将绞盘中心隔距保持最小。 使用绞盘夹具应记录在报告中。
4.2 夹持试样
将试样对中地夹持在夹钳中。注意纵向和横向试验的试样长度与拉 伸力方向平行。合适的方法是将预先画好的横贯试验宽度且相隔 100mm 的两条标记线尽可能与上下夹钳口的边缘重合。
对于湿态试样，在从水中取出 3min 内进行试验。
4.3 安装拉伸计
在试样上相隔 60mm 分别设定标记点（分别距试样中心 30mm） ，并固 定伸计，且不能对试样有任何损伤。确保试验中这些标记点不滑移。
4.4 测定拉伸性能
开动拉伸试验机并连续运行至试样断裂，停机并回复至初始隔距位 置。记录最大荷载，精确至满量程的 0.2％；记录伸长率，精确至一位小数。
每个方向至少试验 5 个试样。
根据试验中观察的情况， 以及土工布特有的变异性和伸长计的应力应变曲线的规则性（出现不规则时应舍弃该结果）判断结果是否应被剔 除。如果试验过程中试样在夹钳中滑移，或如果在距夹钳口 5mm 以内范 围中断裂而其试验结果低于其他所有结果平均值 50％时，该实验值应剔 除，另取一试样进行试验。
对于特殊材料的土工布试样，应采取特殊方法，以减少因夹钳所引 起的损伤：
a）给夹钳加衬垫；
b）对夹在钳口面内的试样加以涂层；
c）修改钳口表面。
4.5 测定伸长率
使用合适的记录装置测量在任一特定负荷下试样实际夹持长度的增加。

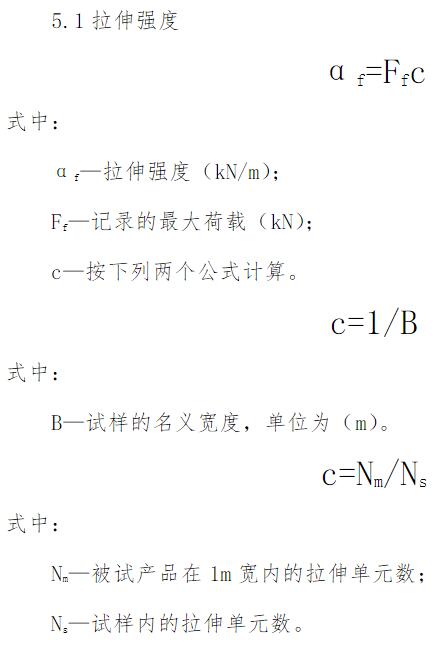

5 计算
推荐仪器：土工布高强电子拉力试验机
【适用范围】
用于测定各种棉、毛、麻、化纤、玻纤等机织物，非织造织物、土工材料的断裂强力和断裂伸长率，适用于编织袋，吊带，编织单丝，防水卷材，渔网线等材料的断裂强力及伸长率的检测。并可根据客户要求定制其他专用夹具！
【符合标准】
GB/T 3923 GB/T 3917.2 GB/T 2792 FZ/T 70006-2004 GB/T 13773 GB/T 13772.1 GB/T 13772.2 GB/T 19976-2005 GB/T15788 GB/T13763 JTG E50-2006 GB/T16989 GB/T14800 GB/T1040 L/T235
ASTM D4595 GB/T17640等
【仪器特点】
1、测力精度：采用高精度测力传感器，经国家技术监督局鉴定。
2、控制器：配套计算机控制，标准232接口连接，超强抗干扰能力，速度极快，保证采样速率≥1000次/秒；并能同时处理曲线及报表。
3、显示特点：显示曲线动态跟踪（监控）测试过程，曲线坐标自动缩放(无须测试人员干预)，报表与曲线同时跟踪显示。
4、操作软件：中，英文一键切换，
【仪器性能及主要技术参数】
1、测试方式：按等速伸长（CRE）测试原理测定，整个过程由计算机指令控制，并记录每时每刻之曲线动态变化及断裂强力、断裂伸长（伸长率）、时间、次数等。可根据需要选择强力/伸长，强力/时间，伸长/时间曲线显示。
2、测试方法：单纱、织物拉伸、顶破（选配）、剥离、舌形撕破、梯形撕破、定伸长、定强力、接缝强力，接缝效率，接缝抗滑等试验
4、量 程：10000N / 20000N /30000N /50000N（选配）
5、测力精度： ＜±1%
6，夹距：25～500mm(无级可调)
7、拉伸速度：2～500mm/min（任意设定）
8、回复速度：500mm/min
9、有效动程：600mm
10、伸长分辨率：0.01mm
11、夹持器有效夹持宽度：根据需要选配
（标准配置：吊带专用夹具）
12、打印：输出各种形式数据，曲线，打印报表
13、电 源： AC220V±10％ 50Hz
14、外形尺寸：750×360×1680mm
15、重 量：约300Kg
