3.调零。根据测量需要，把“量程选择”开关放在所需测量档上，挂上上夹持器，按“置零”按钮，然后调 节“粗调”开关和“细调”电位器，使负荷显示值为“000” 如果外接记录仪，则调节“粗细”和“细调” ，使记录笔指示为 0（以记录纸为准） 。如果这时负荷显示值不 为零，则调节主机左侧拉手孔内的“数字调零”电位器，使负荷显示值为“000” 。

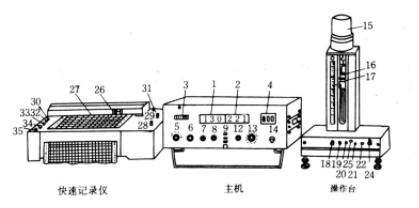

图 14—1 YG001 型单纤维电子强力仪 1负荷显示 2—伸长显示 3—指示电表 4—定伸长先择开关 5—量程选择波段开关 9—倍率开关 10—测量选择开关 14—总电源开关 20—上升按钮 6—粗调波段开关 11—速度方式开关 15—传感器 7—细调电位器 8—校准电位器 12—速度微调电位器 17—下夹持器 13—下降速度选择波段开关 16—上夹持器 18—马达开关 19—置零按钮 21—停止按钮 22—下降按钮 23—上限指示灯 24—测量开关 25—电源指示灯 26—记录笔 27—记录纸 31—笔尖开关 28—记录纸满度标准电位器 32—电源指示灯 33—电源开关 29—记录笔调零电位器 34—走纸速度波段开关 30—抬笔手柄 35—走纸速度变换开关
5.挂上二分之一量程的砝码进行校验。如 20g 档，则为 10g 砝码，数字显示与记录笔指示应符合要求，仪器 才可开始使用，否则应重新调零、调满。
(二） 一次拉伸测试
该仪器的主要试验项目是一次拉伸试验，能迅速得出纤维断裂强力和断裂伸长值。
试验方法如下：按上述要求进行校验后，把“测量选择”开关，拨至“拉伸”档，打开电动机开关，按“下 降”按钮，轻轻拉动上夹持器并迅速松开，观察仪器下夹持器是否迅速由下降变为上升，如失灵，则调节主机左 侧拉手孔内的带锁电位器，保证断裂自升可靠进行，在纤维实际试验时如发现在灵敏或失灵可再次调节。一般调 好后下次试验可不必再调。
根据试验纤维品种，决定下夹持器下降速度，按照纤维拉伸试验的规定，要求纤维能在 20 ± 3S 时间内拉断。

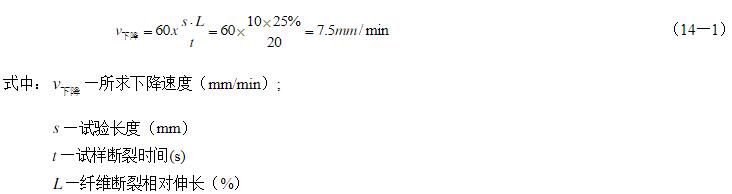

例如：设纤维长度为 10mm,已知该纤维断裂相对伸长般在 25%左右,现要求纤维在 20s 左右拉断,则下夹持器 下降速度可以根据下式进行计算:
本机可按两种方法来选择下夹持器的下降速度:第一种方法,把"速度方法"开关拨到"定值"档,这时下夹持器的 下降速度是固定的,按"下降速度选择"开关所示,分 2~60mm/min 共十一档。上例中求得下降速度应为 7.5mm/min, 故可把开关放在 8mm/min 档。此方法操作简单，效果良好。第二种方法，先把“速度方式”开关拨到“微调” 档， “倍率”开关拨至×0.01 档， “测量选择”开关拨在“伸长停”档， “伸长”“选择”开关放在“250”位置， 、 “下降速度选择”开关放在 5mm/min 档，调节“速度微调”电位器到适当位置， “置零”后按“下降”按钮， “伸 长”数码管开始记数，同时按秒表开始计时，当显示数达 250，即下降距离为 2.5mm,满足相对伸长 25%的要求 时观察秒表用了多少时间,如不符合要求则反复调节电位器,调至下降速度为 7.5mm/min，就可以进行一次拉伸试 验，此法适用于测试要求高时使用。
试验时，把“测试”开关关闭，取下上夹持器，然后将纤维夹牢在上下夹持器之间。打开“测试”开关，按 “置零”按钮，再按“下降”按钮，这时步进电动机开始转动，下夹持下移，纤维受力拉伸，直至断裂。纤维一 拉断，下夹持器在断裂自停信号控制下快速自动回升至试验开始时的位置，为第二次拉伸作好准备。而“负荷” 、 “伸长”数码管则自动记录，并保留纤维断裂时的强力和伸长值。
外接记录仪，可得负荷—伸长曲线，其纵坐标为负荷，横坐标为伸长。
一次拉伸试验所得纤维拉伸图形， 如把原单位 N 和 mm 换算为 N/tex 和伸长百分率， 则该图形就是纤维应力—应变曲线。

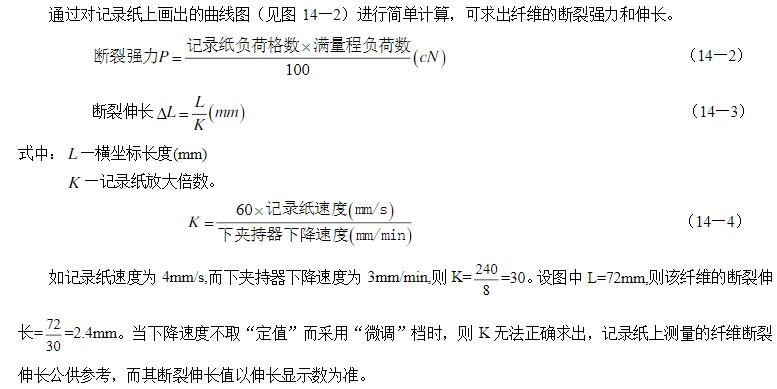

对此图 14—2 进行分析，不仅可求出纤维断裂强度和伸长百分率，还可以求出屈服点应力、应变、初始模量 及断裂比功等。
外接记录仪注意事项：试验中，如要取上下夹持器时，应把“测量开关”放在关的位置，当挂上上夹持器， 进行试验时，把“测量开关”再放在开的位置。
14—2 纤维负荷—伸长曲线
（三）定伸长负荷测试
把测量选择开关拨至“伸长停”档。如果进行 10%的定长试验，可把倍率开关拨到“0×0.01"档,下降速度根 据需要确定,“伸长选择”开关“个位”“十位”“百位”放在“100”位置，量程先择取 10g 档，按要求进行校 、 、 验后，夹上纤维，打开电动机开关按“置零”后按“下降”按钮，当伸长显示数达 100 时（实际伸长为 1mm） 下夹持器自停，这时负荷显示值就是纤维在 10%伸长时负荷值。
（四） 初生纤维试验
需要外接记录仪作图，为了提高试验速度，下降速度可取 60mm/min,伸长倍率可放在 X0.1 档. 应注意的是,为了保证初生纤维的化学性能稳定,试验前试样要进行 8~12h 存放。
（五） 纤维湿态试验
先装好湿态试验附件，水杯中加 2/3 清水，上下夹持器按原来方式夹好纤维，往上移动水杯，使纤维全部浸 入水中。由于上夹持器浸入水后有一定浮力，所以原调好的零点有变化，需重新调节细调电位器，使显示值为零 （如有张力夹，调到初张力） ，按“下降”按钮，拉伸纤维。拉断后，将水杯下移，重新夹装试样，以进行第二 次试验。

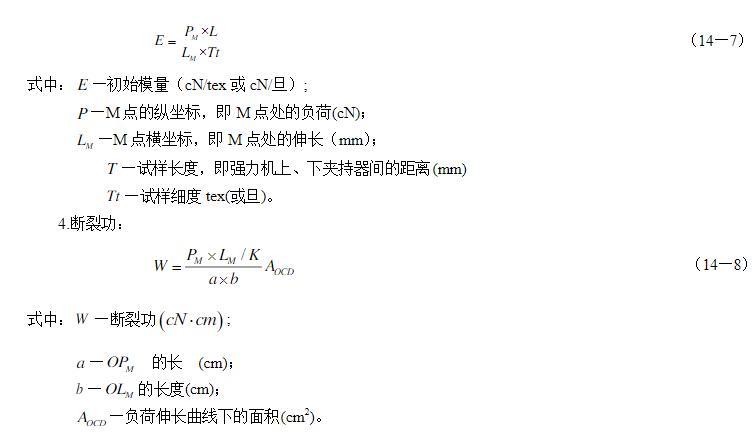

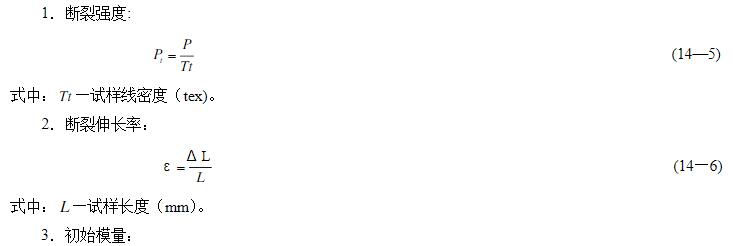

五、指标计算
六、 实验报告要求
1.记录：试样名称与规格、仪器型号、仪器工作参数、环境温湿度、原始数据。

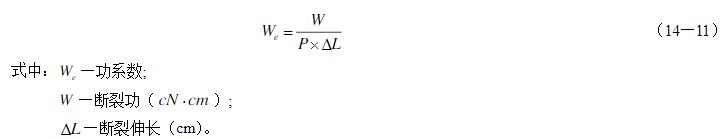

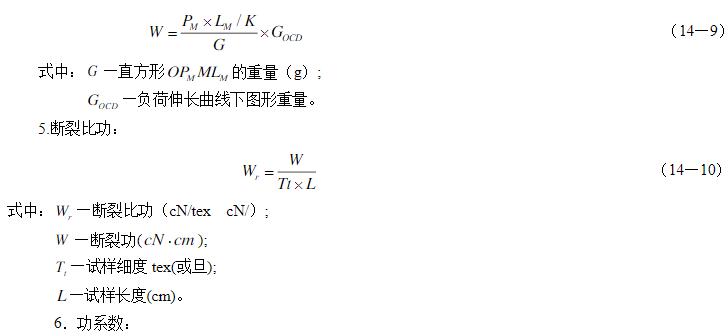

2.计算：断列强度、断裂伸长率、初始模量、屈服强度、屈服伸长率、断裂比功、功系数。
