一、通过实验，了解束纤维强力机结构，掌握束纤维强力测定方法。


二、 实验仪器与用具 Y162 型束纤维强力机，扭力天平两台（称重为 100mg,分度值为 0.2 mg,称重为 50 mg,分度值为 0.1 mg),限制 器绒板,一号夹子,金属梳片,压板,镊子,挑针,秒表。


三、 试样

原棉一种。


四、 实验方法与程序 Y612 型束纤维强力机结构 15—1 所示。

1.试样棉条中取出细绒棉 30mg 或长绒棉 35mg 左右的棉样，用手扯法以及限制器绒板、一号夹子、压板和 金属梳片，将试样制作成一端平齐、宽度为 32 mm，并梳去短纤维（细绒板为 16 mg，长绒棉为 20mg）的棉束。

2.将制得的棉束放在玻璃板上，用挑针将它分成七个小束（其中两个是备用小束） 。每小束约重 3.0 ± 0.3 mg, 以保证束纤维强力在 14.7~24.5N(1500~2500gf)之间。小束应平直整齐。将小束放在培养皿内，进行预调湿和调湿 处理。

3.调整仪器水平，用隔距板检查上、下夹持器平面距离为 3mm，调节下夹持器下降速度为 300 ± 5mm/min。

4.用上夹持器夹住小棉束整齐的一端，细绒棉夹住 8mm，长绒棉夹住 10mm，棉束宽度为 4~5mm。夹入后 用梳片梳理小棉束露出部分，然后将上夹持器挂在钢带的钩子上，使小棉束的另一端伸入下夹持器内，旋紧下夹 持器，夹住纤维这一端。在夹持过程中，需使全部纤维拉紧、平行、伸直，并保持小棉束宽度为 4~5mm。

图 15—1 Y612 型束纤维强力仪
1—旋盘 8—加压重锤 2—铰盘 3—平衡 4—强力刻度尺 10—调速螺母 15—手柄 5—钢带 6—上夹持器 7—下夹持器 9—加压杠杆 11—下夹持器拉杆 16—强力指针 12—油缓冲器 13—水平调节螺丝 14—水平仪 17—重锤 18—摆杆 19—主轴 20—齿条


5.扳动手柄，使下夹持器下降。因为此时重锤冲击力较大，影响正常测试，所以在扳动手柄的同时，用另一 手轻轻托住重锤，待刻度盘转过 1000cN 以后再轻放，直至纤维被拉断为止。测试中，如果纤维不是全部被拉断， 而有部分滑脱，则应该重新测试。

6.读出固定指针在扇形刻度盘上的读数（读数精确到 10cN),并记录(每次断裂强力应在 1500—2500cN 之间， 否则必须重新测试） 。

7.取下断裂的小棉束放置于绒板上。

8.将置于黑绒板上的小束合并称重，记下重量（读数精确至 0.05mg)。

9.在制得的小棉束中取出一小束,用中断切取器切取后在扭力天平上分别称得中段纤维重量和头尾纤维重量。

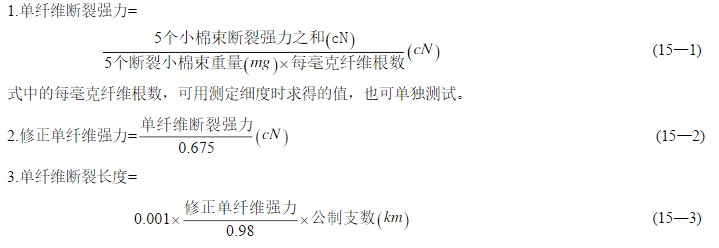

五、 指标计算



六、 实验报告要求

1.记录：试样名称，仪器型号，仪器工作参数，环境温湿度，原始数据。

2.计算：修正单纤维断裂强力，断裂长度、断裂强力变异系数。
