1、了解土工布有效孔径测试的意义及原理。

2、掌握干筛法测试土工布有效孔径的操作方法。


土工布的孔径与它的过滤性能、排水性能、保土性能、防淤堵性能等关系非常密切。

目前测定土工布孔径的办法很多，主要有直接测量法、干筛法、湿筛法、反射法、光导法等等，而用的较为普遍的是干筛法和湿筛法。如果土工布用于水利工程中，则湿筛法更能反映土工布实际使用时的孔径。本实验主要介绍的是干筛法。

土工布的空隙大小呈一定分布。从挡土角度看，土工布最大空隙尺寸及大过某种尺寸的通道数是至关重要的。专家们各自提出了不同的代表性孔径，如有效孔径、等效孔径、表观孔径等。而较常用的是有效孔径用Oe来表示，如O95、O90等。O代表通道孔径的等面积圆的直径，O90表示小于该孔径的通道占总通道的90%，即大于该孔径的土粒都不能通过该土工布。

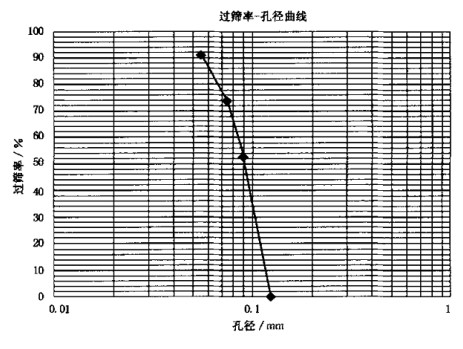

用被测试的土工布试样作为筛布，将已知直径的玻璃珠或球形沙粒等颗粒材料放在土工布布面上振筛，称取通过土工布的颗粒材料重量，计算出过筛率，调换不同直径的颗粒材料进行试验，由此绘出土工布的孔径分布曲线，求出O90值。玻璃珠在振筛过程中易出现静电现象，影响测量结果，通常选用石英砂或其它沙粒材料进行试验。该法适用于针刺法、纺粘法等加工的非织造土工物。

湿筛法与此相似，所不同的是沙粒材料在通过土工布的时候是在有水冲洗。且此法适用于所有形式的单层土工材料。


1、支撑网筛：直径200mm。

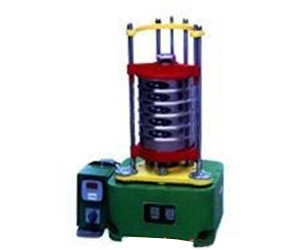

2、标准筛振筛机：横向摇动频率（220±10）次/min；回转半径（12±1）mm。垂直震动频率（150±10）次/min；振幅（10±2）mm。标准颗粒材料粒径（mm）分组如下：0.045-0.063,0.063-0.071,0.071-0.090,0.090-0.125,0.125-0.180,0.180-0.250,0.250-

0.280,0.280-0.355,0.355-0.500,0.500-0.710。

3、天平：称量200g，感量0.01g。

4、其它用品：秒表，细软刷子，剪刀，画笔等。


1、裁取试样5×n块，n为选取颗粒的组数。正式测试时应将标准颗粒和试样按规定调湿。

2、将同组每块试样平整、无褶皱地放入能支撑试样而不致下凹的支撑网筛上。

3、选用较细粒径的标准颗粒材料称取50g，然后均匀地撒在试样的表面上。

4、将筛框、试样和接收盘夹紧在振筛机上。开动机器，摇筛试样10min。

5、关机后，称量通过试样的标准颗粒材料的质量，并记录，然后更换新一组的试样。

6、用下一组较粗标准的颗粒材料重复2—5规定的程序直至取得不少于三组连续分级标准颗粒材料的过筛率，并有一组的过筛率低于5%。

1、先要称量试样的干重，然后将其放置于有湿润剂的水中至少12h，使之达到饱和状态。

2、从水中取出试样，平整无张力地夹到夹持装置内。

3、其他操作参考干筛法相应事项，注意要在整个筛分过程保持均匀喷水，但不能使水面高过颗粒材料。试样和颗粒材料最后称重前要经过干燥。


1、按下列计算公式计算过筛率，并修约到小数点后两位：
