机织物密度的定义
密度：机织物在无褶皱和无张力条件下，单位长度所含有的经纱根数与纬纱根数。
经密：沿织物纬向单位长度内所含有的经纱根数。
纬密：沿织物经向单位长度内所含有的纬纱根数。

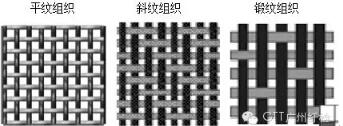

基本结构
测试方法
A 织物分解法：
适用于所有机织物，特别是复杂组织结构。
作为仲裁法，优点：准确；缺点：速度慢
B 织物分析镜法：
适用于每厘米纱线根数大于50根的织物，较少用。
C 移动式织物密度镜法：
适用于所有织物。常用方法，速度快，准确度高。

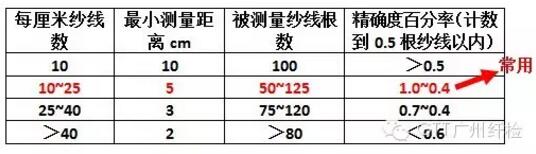

测量距离
测试步骤
1、观察织物的组织结构及纱线粗细程度选择合适的方法，实验室主要选择方法A和方法C，方法B操作简单在此不作详解。
A、分解法

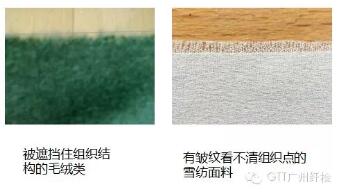

绒类等看不清织物组织结构的织物
①拆除试样边缘部分纱线，用钢尺测量略大于规定尺寸的长度，将其用剪刀剪下。
②用挑针将规定尺寸标出，从边缘逐根拆下，为便于计数，可以把纱线排列成10根一组，即可得到规定长度内的经纱或纬纱根数。
C、移动式织物密度镜法
台灯
密度镜
钢尺：压在轻薄类织物上，
保证密度镜移动时织物平整且织物不滑动
①将密度镜置于织物表面，使放大镜下的标志线与刻度尺上的0点对齐，保证密度镜上的刻度尺平行于被测系统外的另一系统纱线。
② 转动螺杆，在规定的测量距离内计数纱线的根数。
计数要点：
通常情况下，起点位于两根纱线中间，终点位于最后一根纱线 上，
不足 0.25根的不计，0.25~0.75根记作0.5根，0.75根以上记作1根。
2、结果统一折算为根/10cm，必要时换算为英寸：
1英寸=2.54厘米
即：100.0根/10cm=25.4根/英寸
难点解读
一纬斜织物：
测纬密时原则同上，
测经密时，需将密度镜的刻度尺垂直于经纱方向。
二组织结构有循环规律的织物：
通过组织结构循环规律确定测量单位内组织循环数;通过组织分析法或分解法测定每个组织循环的纱线数量。
织物密度 = 组织循环数×组织循环的纱线数+剩余纱线数
例1：
3下1上1下1上，每个循环6根纱线
5cm内共有30个循环零3根
则纱线数为6*30+3=183根
例2：
假设每个循环140根纱线，4个循环需要13cm
，则5cm内纱线数为
（140÷（13÷4））*5=215.5根。
快捷之处就在于通过在整个布面上不同位置摆尺子就可以知道结果有没有差异，记录结果。
更多示例

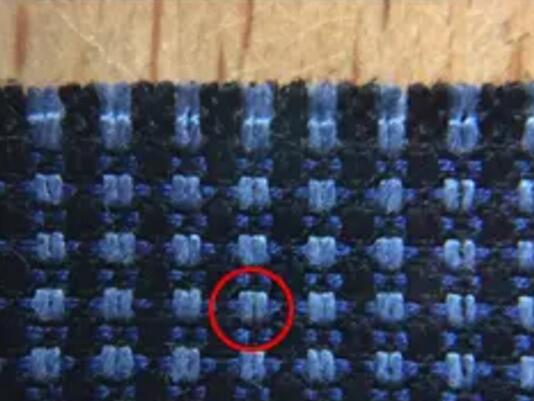

1带循环花型的色织物
上图织物可以用2种方法
1、数花型循环：每个花型是由一个六边形的图案组成，数出每个图案包括多少根纱线，然后数出最小测量距离内有多少个图案，按之前公式计算即可
2、个人推荐方法：数色纱循环数，如图是由蓝色纱2根和黑色纱6根相间，合计8根为一组，只要数出最小测量距离内有多少组色纱即可
2提花织物
提花面料：经纱和纬纱相互交织沉浮，形成不同的、凹凸有致的图案。
乍一看这块织物，有人肯定会被这复杂的花型吓倒，如果数花型循环耗时久却也未必正确。
有图案的地方和没图 案的地方其经纬纱线排列数量相同。所以数密度可以选择基本组织较长的一段距离来数。数完后折算成10cm内纱线根数。
3灯芯绒织物
灯芯绒组织采用两组纬纱与一组经纱交织的纬二重组织，地组织有平纹、斜纹等。灯芯绒由一组经纱和二组纬纱织成，其中一组纬纱（称地纬）与经纱交织成固结绒毛的地布，另一组纬纱（称绒纬）与经纱交织构成有规律的浮纬，割断后形成绒毛。
经密按照通常的方法数

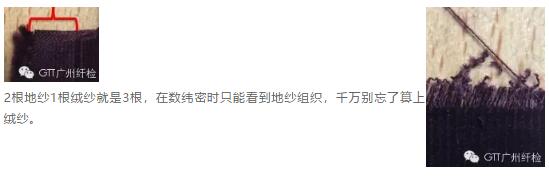

纬密需要注意的是有一组纬纱被割断，在拆边纱时会自动除去。
数纬密之前，一定要从布边拆纱判断纬密的组织结构，布边处拆出来的短纱即是被割断的纱，必须记入织物组织，长纱就是地纱。
4双层织物
具有双层织物组织结构的面料，可以在上层标记出最小测量距离，数出相应的纱线数，再在反面相同的位置距离数出另一层纱线数。两层相加即可。
也可采用拆纱法
5紧密的深色化纤长丝织物
为了便于观察，需准备可从下方透光照射织物的测试台。
首先将织物置于测试台上，一般情况下可以比较清晰的测算。
若纱线细密、组织点仍不清晰，则可通过观察扣痕对应的纱线循环数来测算，如下右图平纹组织织物。
每两条光线间有三根纱线，数出几条光线换算即可。
