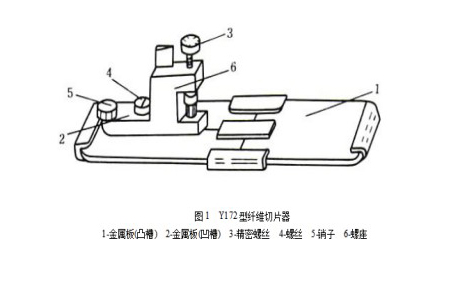

Y172型纤维切片器（如图1所示）主要有两块金属板，一块金属板上有凸舌，另一块上有凹槽。当两块金属板啮合时，凸舌顶部与凹槽底部之间留有一定大小的矩形空隙。制作切片时，把适量纤维卡入凹槽，再用锋利刀片切去金属板两面露出的纤维。转动精密螺丝，矩形纤维束正上方的矩形小推杆前进，将纤维束从金属板的另一面推出，推出距离的大小（即切片厚度）由精密螺丝控制。若切片厚度小于或等于纤维直径，则可避免其倒伏。切好后，将切片放在载玻片上，盖上盖玻片，放在显微镜下观察，就清晰地看到纤维的截面形态。

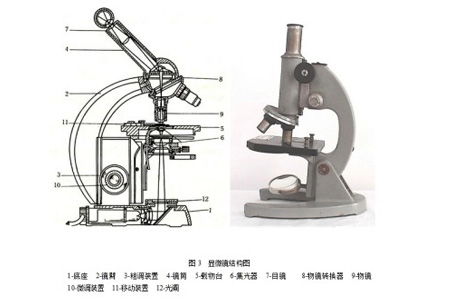

显微镜的结构如图3所示，它主要由底座、镜筒、目镜、物镜、载物台、光阑、集光器、调焦机构等组成。显微镜的总放大倍数等于物镜放大倍数与目镜放大倍数的乘积（物镜、目镜的放大倍数都标于镜头侧面）。
