一、实验目的与要求
1、掌握起毛起球的测试方法及评定方法。
2、观察理解起毛起球过程与机理，进一步了解影响起毛起球的因素。
二、基础知识
织物在日常使用过程中，在实际穿着与洗涤过程中，不断经受摩擦，在容易受到摩擦的部位上，织物表面的纤维端由于摩擦滑动而松散，露出织物表面，并呈现许多令人讨厌的毛茸，即为“起毛”；若这些毛茸在继续穿用中不能及时脱落，又继续经受摩擦卷曲而相互纠缠在一起，被揉成许多球形子粒，通常称为“起球”。织物起毛起球会使织物外观恶化，降低织物的服用性能，特别是合成纤维织物，由于纤维本身抱合性差，强力高，弹性好，所以起球疵点更为突出。目前起毛起球已成为评定织物服用性能的主要指标之一。
织物起毛起球的过程可分为起毛、纠缠成球、毛球脱落三个阶段。
织物表面的纤维受外部的摩擦作用，首先被拉出形成圈环和绒毛，即起毛阶段，对短纤维而言，绒毛被拉出的条件是外部摩擦力要大于纤维在纱内的抱合力。绒毛在达到一定长度后，才能相互纠缠成球，因此被拉出的纤维长度对织物起球有一定的影响。此外，纤维的抗弯性、强度和耐磨性也影响起毛起球性能，容易弯曲的纤维在摩擦中易相互纠缠成球，比较粗硬的纤维要比细而柔软的纤维容易起球。有些纤维在形成较长的绒毛之前，已被磨断或拉断，只剩下很短的绒毛，就不易起球。有些纤维虽然容易形成数量众多的小毛球，但如果纤维的抗弯性和耐磨性强度较弱，织物表面的毛球在继续摩擦中很快就会脱落。
三、实验仪器与工具
1、实验仪器：YG（B）502 型织物起毛起球仪，见图12-1 所示。
主要技术参数：
起毛起球运动轨迹：直径为40mm 的圆轨迹运动。
试样规格：直径112.8mm 圆状，面积100mm2。
试样往复速度：60 次/min。

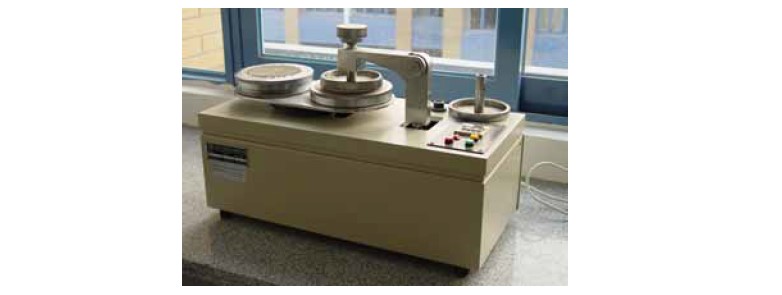

图12-1 YG（B）502 型织物起毛起球仪
2、实验工具：起毛起球样照、织物试样、剪刀。
四、实验步骤与方法
1、取样：剪取直径为112.8mm 面积100mm2 圆形织物为试样，2201 华达呢为磨料。
2、实验步骤
⑴ 将试样正确牢固地夹入试样夹头，试样下面垫以泡沫塑料，正面向外。
⑵ 选择合适的试样夹头压力。试样夹头本身重量为490cN，另配有100cN 和290cN
两个加重块，所以实际压力配置为490cN、590cN 和780cN 三档，不同类型织物
加压如下：
化纤织物压力为590cN
精梳毛织物压力为780cN
粗梳毛织物压力为490cN
⑶ 预置摩擦次数，各类织物的摩擦次数如下：
化纤长丝针织物，先在尼龙刷上，后在磨料织物上，各磨50 次。
化纤长丝梭织物和化纤短纤梭织物，先在尼龙刷上后在磨料织物上各磨50
次。
精梳毛织物，直接在磨料上磨600 转。
粗梳毛织物，直接在磨料织物上磨50 次。
⑷ 放下夹头，使试样与毛刷平面接触。
⑸ 按下电源开关至“ON”位置，指示灯（POWER）亮。按启动键（MOVE），仪器开始运转。实验中可随时按下暂停键（STOP）观察试样的变化形态，总摩擦次数自动累积。
⑹ 预定次数自停后，可对试样进行起毛评定。
⑺ 重新装上起毛后的试样，将下夹头提起旋转1800 换成标准磨料。
⑻ 放下夹头，使试样与磨料平面接触，去除重压，进行起球实验。自停后取出试样，评定起球等级。
3、评级条件及评定依据
评级时以起球程度为主要评级依据。
5 级— 不起球
4 级— 有少量起球
3 级— 中等数量起球
2 级— 明显起球
1 级— 严重起球
仪器推荐：YG502型织物起毛起球仪
一、简介
2、本仪器采用数字式计数器控制，可予置次数，自动计数，霍尔元件采集次数信号，数据LED显示。其特点准确、稳定、可靠。
3、适用标准：GB/T4802.1《纺织品 织物起球试验圆轨迹法》。
二、仪器的主要技术指标
1、运动轨迹：Φ40mm±1mm圆轨迹
2、运动速度：60r/min±1r/min
3、毛刷高度：2mm～10mm可调
4、计数范围：1次～999900次
5、电源：AC220V±10% 50Hz
6、外形尺寸：560mm×260mm×360mm
7、重量：32Kg
