土工布测厚仪使用产品特点：
用高精度的千分表；
高精度的加压砝码，使用杠杆原理，供给多种等级的压力；
设有水准泡，保证仪器水平；
外表特别处理，防腐蚀；
广泛符合国内外规范；
原理简略，易操作。

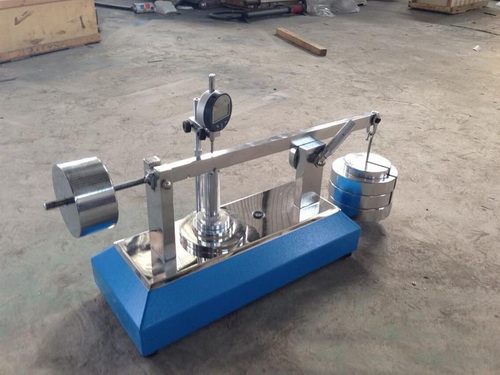

YT060土工合成材料厚度仪适用于测定土工合成材料在不同压力下的厚度。该仪器是按照JTGE50/2006-10-1新标准里的T1112-2006厚度测定于各种机织物、针织物和土工布的厚度测定研发生产的新一代产品。
土工布测厚仪使用技术参数：
压脚面积 25cm2（压脚直径：φ56.42mm）
压脚重量 5n （自重：510.2g 四只）
二次压重 20kpa±0.1kpa （压脚加压杆：509.8g）
三次压重 200kpa±1kpa（压脚加法码：5098.5g）
（电子式）百分表：0～24mm zui小分度值：0.01mm
（机械式）千分表：0～1mm zui小分度值：0.001mm
（电子式）秒表 zui小分度值： 0.1s
外形尺寸：620×310×280mm （l×w×h）
重量：40 kg
使用方法：
取样：按本规定T1101-2006的有关规定取样。
试样调湿和状态调节：按本规程T1101-2006中的第五条规定进行。
试样制备：除符合本规程T1101-2006的有关规定外，裁取有代表性的试样10块，试样尺寸应不小于基准板的面积。
测定2kPa压力下的常规厚度：
擦净基准板和5N的压块，压块放在基准板上，调整千分表零点。
提起5N的压块，讲试样自然平放在基准板与压块之间，轻轻放下压块，使试样受到的压力为2kPa±0.01kPa，放下测量装置的千分表触头，接触后开始记时，30s时读数，精确至0.001mm。
重复上述步骤，完成10块试样的测试。
根据需要选用不同的压块，使压力为20kPa±0.1kPa，重复5.4规定的程序，测定20kPa±0.1kPa压力的试样厚度。
根据需要选用不同的压块，使压力为200kPa±1kPa，重复5.4规定的程序，测定200kPa±1kPa压力下的试样厚度。
执行标准：
GB/T 13761-1992《土工布厚度测定方法》
SL/T 235-1999《土工合成材料测试规程》
GB/T 6672-2001《塑料薄膜和薄片厚度的测定机械测量法》
JTG E50-2006《公路工程土工合成材料试验规程》
GB/T 4667-1995《机织物幅宽的测定》
GB/T 6673-2001《塑料薄膜和薄片长度和宽度的测定》
JTG E50-2006《公路工程土工合成材料试验规程》
GB/T 21825-2008《玻璃纤维土工格栅》
GB/T 8806-2008《塑料管道系统塑料部件尺寸的测定》
GB/T 9573-2003《橡胶、塑料软管和软管组合件尺寸测量方法》
试验结果：
计算在同一压力下所测定的10块试样厚度的算术平均值 δ ，以毫米为单位，计算到小数点后三位，按GB8170修约到小数点后两位。
如果需要，同时计算出标准差 б 和变异系数CVO标准差 б 和变异系数CV按本规程T1102-2006的规定计算。
