撕破是指织物受到集中负荷的作用而撕开的现象。撕破试验常用于军服、篷帆、帐篷、雨伞、吊床等机织物，还可用于评定织物经树脂整理、助剂或涂层整理后的耐用性(或脆性)。撕破试验不适用机织弹性织物、针织物及可能产生撕裂转移的经纬向差异大的织物和稀疏织物。
GB／T 3917—1997规定了织物撕破性能的3种测试方法，即舌形试样法、梯形试样法和冲击摆锤法。这里介绍冲击摆锤法。
冲击摆锤法
1、冲击摆锤法撕裂机理
冲击摆锤法与单舌试样法的撕裂机理相似，但受力速度快，属冲击型撕裂。试样固定在夹钳上，将试样切开一个切口，然后释放处于最大势能位置的摆锤，当动夹钳离开定夹钳时，试样沿切口方向被撕裂。
2、试样
每个实验室样品裁剪经向和纬向两组各为5块的试样，试样的短边与经向平
行的称为“纬向撕裂试样”，试样短边与纬向平行的称为“经向撕裂试样”。试样尺寸如图所示。
图 冲击摆锤法试样尺寸(mm)
3、试验步骤
冲击摆锤仪如图所示。
图 YG033型冲击摆锤仪
1——扇形锤 2——指针 3——定夹钳 4——动夹钳
5——开剪器 6——挡板 7——强力标尺
(1)将扇形锤1沿顺时针方向转动，抬高至试验开始位置，并将指针2拨至指针挡板处6，使定夹钳3与扇形锤上的动夹钳4的2个工作平面正好对齐；
(2)将试样夹在两夹钳中，试样长边与夹钳顶边平行，试样夹在中心位置，再轻轻将有凹槽的底边放在夹钳的底部，在凹槽对边用开剪器5切1个(20±0．5) mm的切口，余下的撕裂长度为(43±0.5) mm。
(3)按下摆锤停止键，放开摆锤。当摆锤回摆时握住它，以免破坏指针位置。
从测量标尺分度值或数字显示器读出撕破强力(N)，强力应落在所用标尺值15％~85％范围内。当撕裂一直在15 mm宽的凹槽区内进行时，该次试验属正常。否则，属不正常，试验数据应剔除。若5块试样中有3块或以上被剔除，则此法不适用，也可加倍试样数量再试验。
4、试验结果计算
分别计算5块试样的经向及纬向的撕破强力算术平均值(N)，修约到1位小
数，必要时，记录样品每个方向的最大或最小撕破强力。
本试验所用到的仪器：

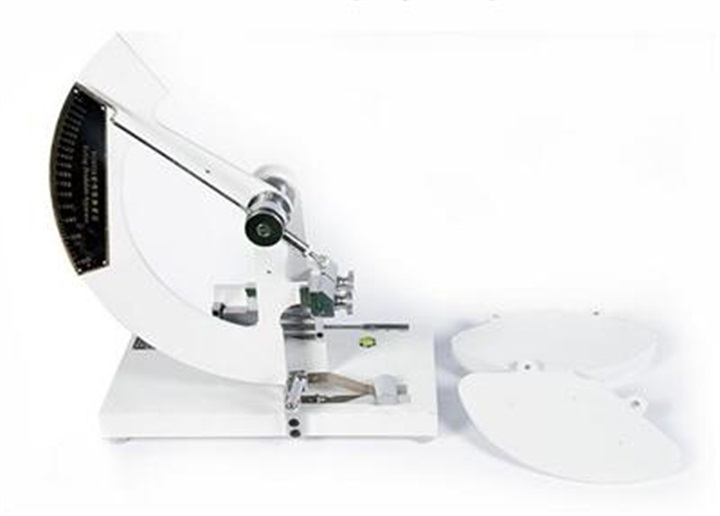

YG033A型落锤式织物撕裂仪
适用范围：
YG033A型落锤式织物撕裂仪用于各种机织物的抗撕裂强力的测定。
适用标准：
GB/T3917.1 纺织品 织物撕破性能 第1部分 撕破强力的测定 冲击摆锤法
FZ/T 60006 非织造布撕破强力的测定
YG033A型织物撕裂仪主要技术参数
1. 撕裂力范围： 0-16 N、A:0-32N、B: 0-64N 三档
2. 测力精度： ≦±1分度值
3. 切口长度： 20±0.2 mm
4. 撕裂长度： 43 mm
5. 试样尺寸： 100×63 mm
6. 外形尺寸 ：400×210×395mm
7. 重量： 27kg
