1适用范围
1.1本方法规定了测定土工织物顶破强力、顶破位移和变形率的试验方法。
1.2本方法适用于土工织物、土工膜及其复合产品。
2引用标准
GB 8170数值修约规则
3定义
3.1顶破强力
顶压杆顶压试样直至破裂过程中测得的最大顶压力。
3.2顶破位移
从顶压杆顶端开始与试样表面接触时起，直至达到顶破强力时，顶压杆顶进的距离。
3.3变形率
环形夹具内侧至顶压杆边缘之间试样的长度变化百分率。
4仪器设备及材料
4.1试验机:应具有等速加荷功能，加荷速率可以设定，并能测读加荷过程巾的应力、应变量，记录应力一应变曲线。

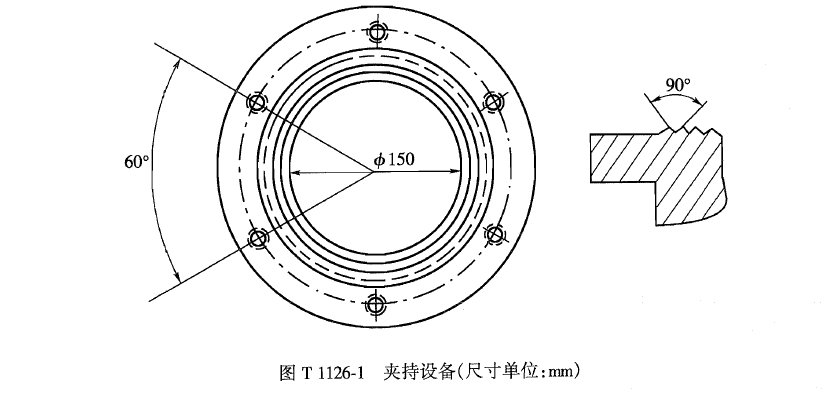

4.2顶破夹具:夹具夹持环底座高度须大于100mm，环形夹具内径为1SOmm(见图T 1126-1)，其中心必须在顶压杆的轴线上。

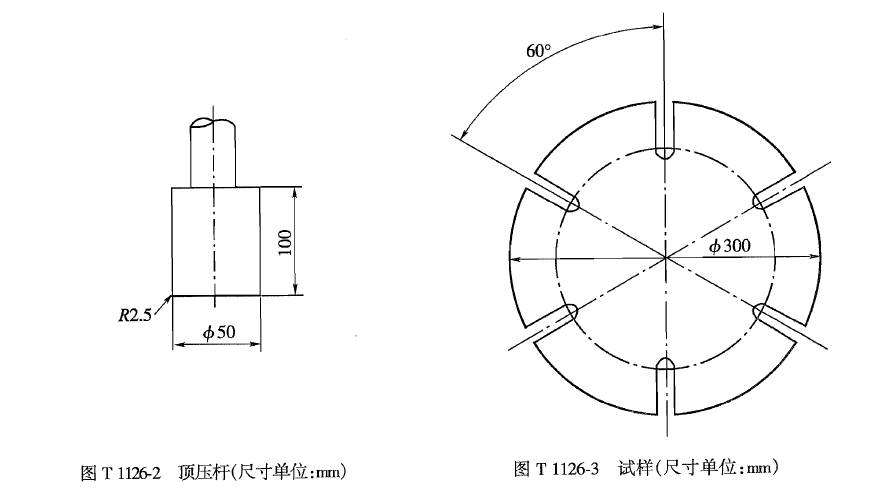

4.3顶压杆:直径为50mm、高度为100~的圆柱体，顶端边缘倒成2.5~半径的圆弧(见图T 1126-2 ) 。
5试样制备
5.1取样:按本规程T 1101-2006的规定取样。
5.2制样:裁取φ300mm的圆形试样5块，试样上不得有影响试验结果的可见疵点，在每块试样离外圈50mm处均等开6条8mm宽的槽(见图T 1126-3)。
5.3试样调湿和状态调节:按本规程T 1101一2006中的第5条规定进行。
6试验步骤
6.1试样夹持:将试样放人环形夹具内，使试样在自然状态下拧紧夹具，以避免试样在顶压过程中滑动或破损。
6.2将夹持好试样的环形夹具对中放于试验机上，设定试验机满量程范围，使试样最大顶破强力在满量程负荷的30%一90%范围内，设定顶压杆的下降速度为60mrn/min±5mm/min。
6.3启动试验机，直到试样完全顶破为止，观察和记录顶破情况，记录顶破强力(N)和顶破位移值(mm)。如土工织物在夹具中有明显滑动，则应剔除此次试验数据，并补做试验至5块。
7结果计算

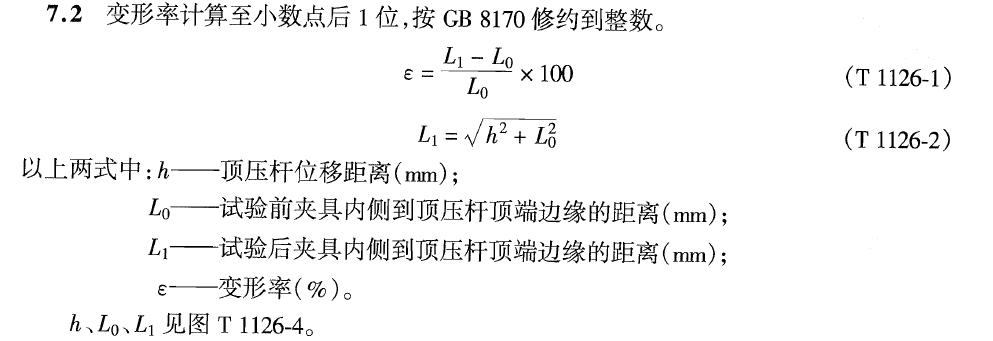

7.1按本规程T 1102-2006的规定，分别计算5块试样的顶破强力(N)、顶破位移(mm)的平均值和变异系数Cv。顶破强力和顶破位移计算至小数点后1位，按GB 8170修约到整数。
8试验报告
试验报告应包括以下内容:
(1)样品名称、规格型号和状态描述;
(2)试验结果;
(3)试验日期;
(4)试验用仪器;
(5)试验用大气条件;
(6)任何偏离规定程序的详细说明。
【用途】
YG026型CBR顶破强力试验机用于测定高强度纺织品，土工布、土工合成材料，吊带，吨袋，集装袋，安全带等等产品的断裂强力和断裂伸长率，该设备须连接电脑，用户可选择自配电脑或厂家配套电脑。
【符合标准】
GB/T15788，GB/T13763，GB/T14800，GB/T 16989，GB/T10454，GB/T6096等
【仪器特点】
1、采用伺服控制系统，仪器运行更稳定。
2、采用高精度梯形丝杆，承受力大。
3、测力系统：采用高精度传感器，经国家技术监督局鉴定。
4、显示特点：测试过程中曲线动态跟踪（监控），曲线坐标自动缩放(无须测试人员干预)，报表与曲线同时跟踪显示。
5、操作软件：中，英文自动切换。
【仪器性能及主要技术参数】
本仪器按等速伸长（CRE）原理测定，整个过程由计算机控制，并记录曲线动态变化及断裂强力、断裂伸长（伸长率）、时间、次数等。
1、测试产品：土工布、土工合成材料，吊带，吨袋等
2、量 程：10000N / 20000N /30000N /50000N（选配）
3、测力精度：＜±0.5%
4、夹距：25～500mm(无级可调)
5、拉伸速度：0.5～500mm/min（无级可调）
6、伸长分辨率：0.01mm
7、打印：断裂强力，断裂强度，断裂伸长，断裂伸长率，断裂时间各种形式数据，曲线及统计结果
8、外形尺寸：750×360×1680mm
