1、织物渗水性能试验方法的种类

目前在实验室用于织物渗水性能的试验方法可分两类。第一类为由里向外的试验机理，即静水压试验法，该类方法将织物固定在密封容器的一面，在标准大气压的条件下充水并持续恒加水压，观察并记录在多大的水压下织物的背面渗出水珠，此时测得的水的压力即为静水压。织物所承受的静水压值越大其防水性能就越好。第二类是由外向内试验机理，即喷淋试验，即从一定高度和角度向待测织物持续滴水或喷水，可测定水从织物被淋测浸透到另一侧所需要的时间。也可测定经过一定的时间后试样吸收的水量或观察试样的水渍形态。

２、织物渗水性能试验中的升压速率控制

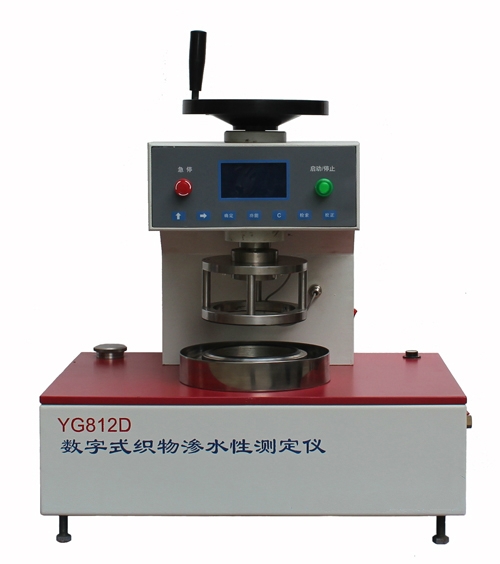

在织物渗水性能试验方法之一的静水压试验法中，对水压上升速率有着严格的要求。例如GB/T 4744-2013要求升压速率为6.0kPa/min±0.3kPa/min精度要求很高，在做织物静水压试验中，要保持上述精度的升压速率，一般情况下较难实现。因为在一定压力下，织物表面会产生异常变形，而且是突然加大，使原来稳定的升压速率突然降低。除非使用由计算机组成一个压力检测控制系统，否则无法真正达到国标规定的水压上升速率精度。

３、升压速率对织物静水压试验的影响分析

影响织物耐静水压性能的因素很多，主要与织物本身的结构参数和技术指标有关。

3.1织物的紧度

纱线之间距离的增大将直接影响耐水压的高低。一般织物结构越紧密，其抗渗水性能越好。

3.2涂层膜孔的大小

涂层膜孔的孔径越大，涂层织物的耐静水压性能越差。

3.3接触角θ的大小

当θ＞90°时，织物具有抗水性能，此时随着θ的增大，织物的耐水压值也相应有所增加。

3.4涂层厚度

涂层太薄在表面不易连续成膜，使涂层织物的耐水压能力降低；涂层厚，织物的耐水压能力提高。

3.5织物的厚度

织物越厚，湿阻越大，耐水压值就越大。

3.6纱线的粗细

对于吸湿性好的纤维制成的紧密织物来说，由于毛细效应的存在，减小纱线半径，可提高织物的抗渗水性。

3.7经纬纱线性能的好坏

受到水压的作用，弹性好的经纬纱易伸长，从而导致相邻经纬纱间隙的形成，水珠较易从中渗过，使得织物静水压值降低。

3.8涂层质量

要求整个布面均匀，具有一定的牢度。涂层质量越好，抗渗水性能越好。实验中发现，当升压速度变化过快或变化值太大都会对织物形成一种水压力冲击。这种冲击会造成织物表面快速渗出水珠，从而形成织物耐静水压降低的现象。但是试验中发现同一种织物当升压速率控制在恒定区别变化时，所测得织物耐静水压的压力值变化不大。
