染色织物在热压时要出现变色或褪色，这种变色、褪色程度是以热压同时对其他织物的沽色来评定的。分干法试验、潮法试验和湿法试验三类，试验又按不同温度而分若干类，是按照纤维的类型和织物或服装的组织结构来确定的。如为混纺品，建议所用的温度应与最不耐热的纤维相适应。通常使用下述三种温度:110℃±2℃、150℃±2℃、200℃±2℃。

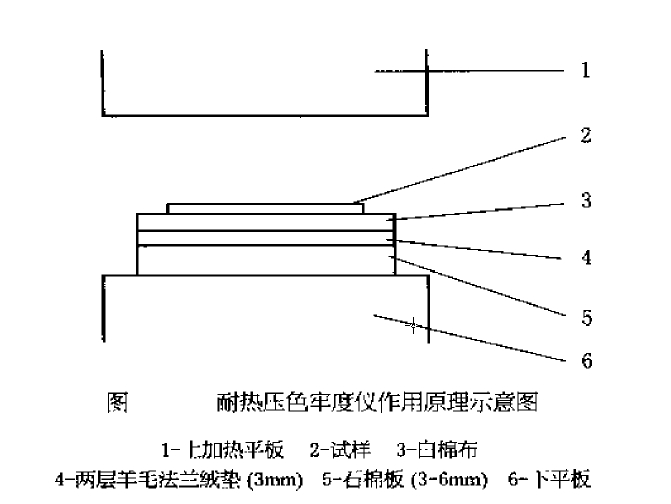

耐热压色牢度仪作用原理如图所示。有能精确控制的电加热系统，常用温度为上述三种，并能赋予试样4KPa的压力。如能达到上述要求，也可使用家用电熨斗。

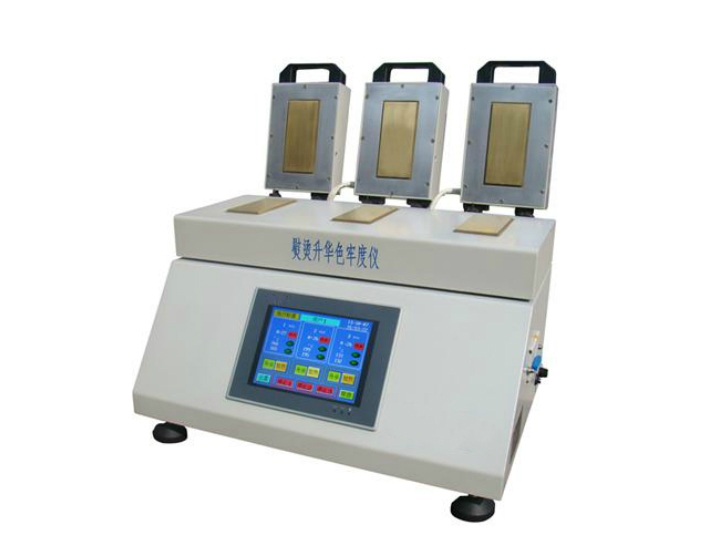

实验仪器：
符合标准：ISO 105 X11 P01 BS 1006 AATCC 92 114 117 133 GB/T 5718 6152 DIN 54022 54060 JIS L0879 L0850
适用范围：本装置是适用于耐热压色牢度试验方法和耐干热色牢度试验方法的干热试验装置，可进行织物色牢度测试、氯损(树脂整理织物)、漂白布泛黄测试、分散染料的升华色牢度测试、活性染料的水烫牢度测试。
主要技术指标：
1．加热面积：50mm×110mm 1、 试样加热面积：50mm×110mm
2、 试样压强：4 kPa±1kPa
3、 工作位：3位
4、 时间设定：0.01s～99.99H 分辨率为0. 01s
5、 温度设定：室温至220℃范围内任意设定
6、 升温时间：室温至110℃时小于30min
7、 温度控制误差：±1℃
8、 功率：300W
9、 电源：AC 220V±10% 50Hz
10、 体积：305×280×170mm
11、 重量：28Kg
试样尺寸为40mm×100mm,棉贴衬织物尺寸与试样同。
干压试验时，试样上不放贴衬织物，直接压烫15秒。
潮压试验时，干试样用二块湿的棉贴衬织物覆盖后，压烫15秒。
湿压试验时，试样和棉贴衬织物先浸水，再经挤压使含自身质量的水分，把湿的棉贴衬织物放在湿的试样上，压烫5秒。
最后立即用灰色样卡评试样的变色，再在大气中放4小时，作一次评定，对棉贴衬织物沾色较重的一面评沾色等级。
