空气变形技术、假捻弹力技术和空气网络技术是当前三种主要丝线变形工艺技术，空气网络丝也称空气交缠丝、空气交络丝，是用空气加工纱线的一种办法，网络丝是将湍急的气流束喷射在丝身上，使其中的一些单纤维产生明显的偏转而将其他纤维交缠或网络在一起，使丝身免除上浆因而又称免浆丝。将两种收缩率不一样、丝种不同、吸色不同的丝线网络在一起，织物可以获得各种形态或色相。

假捻弹力丝是运用假捻技术，将具有热塑性的合成纤维加以捻度，在丝身扭转时加高热使丝身扭转状态固定，当捻度解除时，丝身无捻度而呈现出卷曲的蓬松状态。

而空气变形技术是当丝线超喂地进入喷嘴的进丝口，由于超喂量的存在，湍急的气流将超喂的丝线的单纤维吹成圈状，企过高温热定形，卷曲状态的丝线即成为具有蓬松毛圈状的空气变形丝，它和假捻弹力丝一样，丝线呈蓬松状，而卷曲更明显，丝身无扭矩空气变形丝和网络丝一样，利用空气使单纤维变形，但丝身无网络点。

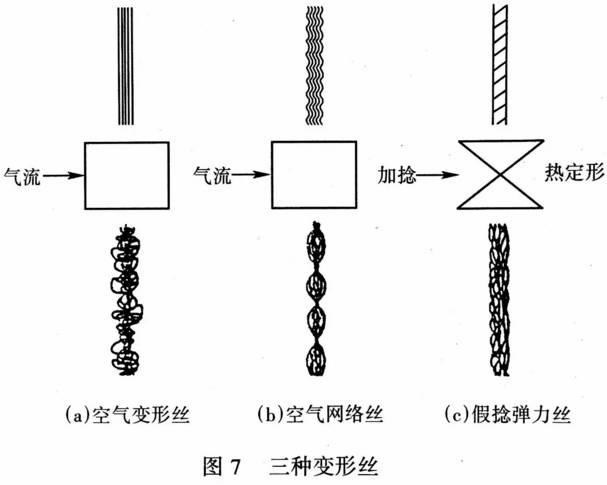

图7是三种变形丝的示意图(a)为空气变形丝，(b)为空气网络丝，(c)为假捻弹力丝

(1)空气变形丝的优点是：加工容易；丝身无扭矩，质轻而绸面丰满，织物光泽柔和；丝身蓬松性好，织物防皱，变形稳定而一致；绉纹耐久性好，织物强力和伸长优良。

(2)空气变形丝的形式根据不同的加工工艺，空气变形丝的主要形式有两种。

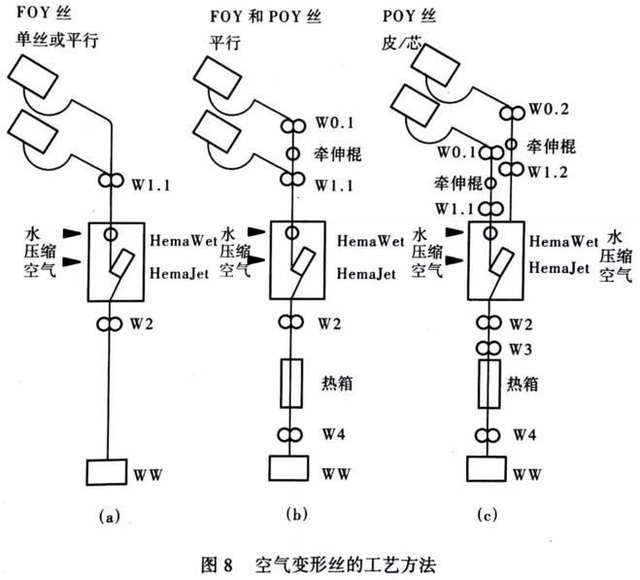

①单种丝单独超喂喂人或两根平行超喂喂人加工成的空气变形丝即单种长丝进行加工，或两种长丝平行喂人加工，两种长丝可以是同种原料，也可以是不同种原料，常用的喂人丝为FOY丝，它可以是单种FOY丝单独喂人变形喷嘴，也可以是单种FOY丝从筒子架引出，两根平行喂人变形喷嘴【图8(a)】。

②两种丝平行超喂喂人加工成的空气变形丝，常见的喂人丝为FOY丝和FDY丝，或FOY丝和POY丝，两种丝从筒子架引出，平行超喂喂人变形喷嘴【图8(b)】。

③芯丝/皮丝喂入：两种相同或不同的原料，以不同的超喂速度进入喷嘴，形成了芯丝/皮丝结构【图8(c)】。

(3)常见的空气变形丝，主要有4种。

①紧密纱：当芯丝和皮丝各自以10%和30%的超喂量进入喷嘴，就可以获得毛圈细小、芯线紧密的芯纱组成的高膨体纱。如用83.3dtex/51f(75旦/51f)的锦纶66分别作芯纱和皮纱，获得188.9dtex/102f（170旦/102f）的紧密纱，它被广泛用作背包料。

②高膨体纱：当芯纱和皮纱各自以12%和400%的超喂量进入喷嘴，就获得有许多大毛圈的皮纱和紧密的芯纱组成的高膨体纱。如用166.7dtex/68f(150旦/68f)的涤纶芯纱和两根166.7dtex/68f(150旦/68f)的涤纶皮纱，获得约为2222.2dtex/204f(2000旦/204f)的膨体纱。它被广泛用作汽车坐垫料。

③混合纱：当两种原料以25%的超喂量平行进人喷嘴，就获得毛圈少、两种长丝紧密混合在一起的混合纱。如用两根166.7dtex/48f(150旦/48f)的涤纶长丝和一根83.3dtex/ 68f (75旦/68f)锦纶长丝混合成500dtex/164f(450旦/164f)的混合纱，它被广泛用作女士外装面料，也可以用涤丝和粘胶丝混合，两种不同原料经染色可获得良好的雪花效果。

④竹节纱和花式纱：当芯纱以10%的超喂量、皮纱在75%～200%不定量超喂进人喷嘴，就获得或长或短竹节的花式纱，因皮纱不同的超喂量，并在同一种纱上有规律地变动超喂量，就可以获得丰富多彩的竹节纱它被广泛用作装饰织物料。
