利用合成纤维受热塑化变形的特点，在机械和热的作用下，使伸直的纤维变成卷曲的纤维，叫做变形丝（也叫变形纤维）。变形丝分为两类。一类是以蓬松性为主的，外观体积蓬松。以腈纶为主要原料的变形丝，叫做膨体纱，用于生产绒线和针织内外衣。另一类是以弹性为主的，叫做弹力丝。弹力丝分高弹和低弹两种。高弹丝以锦纶为主，多用于生产弹力衫裤、弹力袜等。低弹丝以涤纶为主，主要用于生产外衣和室内装饰布。丙纶低弹丝常用于制作地毯。
变形丝的生产时通过变形技术，使表面平滑、伸直的长丝赋予永久的卷曲，使丝束呈卷曲状态，具有一定的蓬松性和弹性。变形丝的卷曲特性通常是通过卷曲收缩率的测定进行评定的，以明确每一机台的卷曲加工特性和评定变形丝对各种用途的适合程度。卷曲性能发生差异，说明工艺条件变动或原料使用发生变化。
测变形丝卷曲收缩率要用到哪些仪器？
按照国家标准《合成纤维变形丝卷缩性能试验方法》GB/T 6506-2001，
变形丝卷曲收缩率仪器包含以下几个：
1、缕纱测长机
它用于摇取一定总线密度的绞丝。该仪器在摇丝时应具有0.1±0.02cN/dtex的张力控制系统。在纱框上应装有横动装置，以避免丝圈重叠。整个纱框的周长应为1±0.002m
【仪器用途】
YG086C缕纱测长仪用于将纱管上试样纱线用纱框摇取缕纱，供纱线的线密度（或支数）的测定及缕纱强度测试。
【适用标准】
GB-T 14343-2008 化学纤维 长丝线密度试验方法
【仪器卖点】
1.传动机构：采用弹簧自动紧固机构，自动调节电机位置，保证纱线框停位准确。
2.计数部分：采用机械式拨盘输入，数码块显示输出，达到既直观，又提高输入部分的准确性、可靠性 ，延长计数器使用寿命。
3.控制部分：采用单片控制，保证动作准确无误。
4.调整部分：采用软起动方式，延长电机使用、寿命。采用可控制 KC05 作高速部分主要元器件， 减少继电器只数，增强机器的稳定性及抗干扰性。 采用自动定位功能，最后一圈由程序固化控制。
【仪器主要技术参数】
1、可摇动管数 1～6管（可根据客户需要定制成9管）
2、纱框周长 YG086C 1000±1mm
3、纱框转速 30～280mm/min无级调速
4、张力范围 0～100cN
5、圈数预置 2～9999
6、导纱枢动程 35±1.5mm
7、外形尺寸 780×660×480mm(长×宽×高)
2、纱线张力仪（选配）
用于缕纱测长机摇丝时在线检测张力。
仪器特点：
具有测量精度高、稳定性好，体积小操作简单，零位自动跟踪，满度自动校准，超载保护，低压显示，并能显示每次检测中的最大值、最小值、平均值等。
技术参数
1、量程：0-100cN档 0-200cN档，测量原理:应变电桥
2、过载保护：200％
3、温度范围：10～45℃
4、单位：厘牛(100cN=1N)
5、测量轮偏移量：0.5mm
6、精度：±1％FS或±1数字
7、壳体材质：铝质框架和外壳
8、信号处理：数字式，10位模数转换器
9、阻尼：可调节电子阻尼(3档)，移动平均数
10、采样速率：大约1k HZ(仪器内在频率)
11、显示刷新速率：大约2次/秒
12、显示：4位液晶显示，12.7mm高

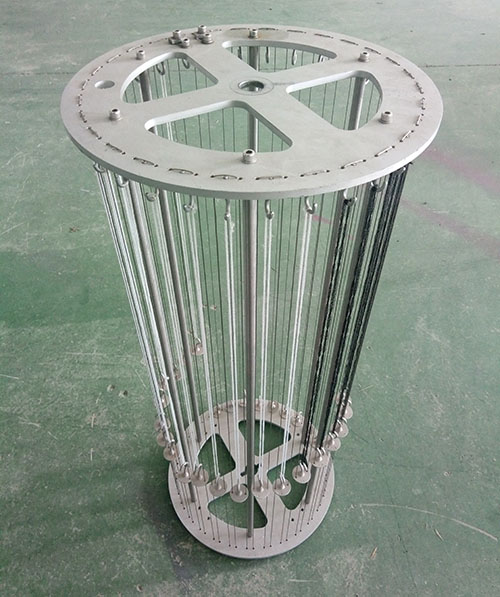

3、样品架
样品架用于悬挂试验绞丝，样品架一般成圆筒式或门框式框架结构，样品架上端和下端各有一排挂钩。试验绞丝挂在上端和下端挂钩之间。上端挂钩固定在框架上，下端挂钩不固定，既可以加减负荷，又可沿其两侧的导线随所加负荷无摩擦的升降。
4、测长装置
4.1目测装置
该装置主要是一根长度足够的测量尺，可用目光测量不同负荷下的绞丝长度，测量尺以毫米为分度，刻度尺与绞丝应处在垂直位置。
4.2自动测长装置
利用位移或光电等传感器及测长装置，在进行负荷的加减后，能自动测量在不同负荷条件下绞丝的长度。
【仪器用途】
YG368型全自动卷曲收缩率测试仪用于测定变形丝（涤纶、锦纶、丙纶）的卷曲收缩和沸水收缩性能，测试过程中具有自动变负荷,自动加负荷,自动计时,自动测量长度及自动校零功能，测试结果自动运算,自动打印。
5、烘箱
烘箱是用来产生卷曲显现介质的装置。烘箱温度控制在规定温度范围内，烘箱的温度精度为±3℃。烘箱内空间应能容纳已放样品后的样品架，负荷重锤挂在试样上后应保持试样垂直，并不与箱底接触。烘箱内的空气应能很容易且均匀地穿过绞丝。

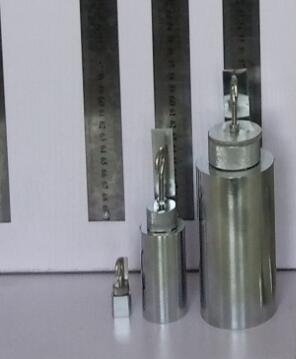

6、加负荷用的重锤
金属制成，在规定温度下不变形。本方法需要下述系列负荷重锤：2.5cN、25cN、500cN、2500cN、3750cN、5000cN。
