一、简介
2、本仪器采用数字式计数器控制，可予置次数，自动计数，霍尔元件采集次数信号，数据LED显示。其特点准确、稳定、可靠。
3、适用标准：GB/T4802.1《纺织品 织物起球试验圆轨迹法》。
二、仪器的主要技术指标
1、运动轨迹：Φ40mm±1mm圆轨迹
2、运动速度：60r/min±1r/min
3、毛刷高度：2mm～10mm可调
4、计数范围：1次～999900次
5、电源：AC220V±10% 50Hz
6、外形尺寸：560mm×260mm×360mm
7、重量：32Kg
三、仪器的安装及使用注意事项
1、仪器应放在稳固的基础上，使用环境无明显振源影响，温度20±15℃；相对湿度<85%，周围无腐蚀性介质及导电尘埃。
2、仪器必须接地良好。在仪器外壳接地端子处连接上地线，注意接地线要单独安装，不能同其他仪器共用地线。

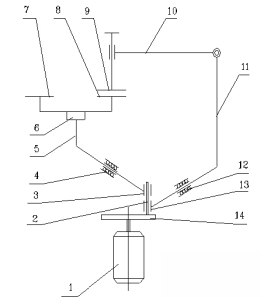

3、维修时由专业技术人员进行，应严格按说明书操作使用。四、仪器的原理图
1、电动机
2、拨盘
3、工作台拨盘
4、滑块组1
5、工作台座
6、转套
7、起球座
8、起毛下磨头
9、上磨头
10、磨头横臂
11、磨头支架
12、滑块组2
13、磨头拨盘
14、拨轮
五、仪器的使用
1、按键及其他功能：
①启动键：按此键开始圆轨迹动作，计数器显示次数。
②停止键：在仪器运转中，按此键停止试验。计数器仍然显示记录次数，按“启动”键继续运转，计数器记录累计次数。
③起球座、毛刷座相互位置的交换：当起球座、毛刷座的位置需要交换时，请将“磨头横臂”翻到磨头支架右侧，双手从底部慢慢用力向上托起“工位座板”旋转180°后，再放下使其落到工作位置。本机有限位设置，向上托起时会有隔阻感觉，此时可完成旋转动作。
④毛刷长度的调整：用手握住“下磨头”的外圈旋转，直至毛刷长度达到要求为止。（注：如果毛刷已经于底面平行，请不要继续向上抬升底板，否则将使毛刷分散导致报废）
⑤砝码的选择：本机带有两个重量不同的砝码，用户可根据不同的实验要求选择不同的砝码，当需要更换砝码时，请握住砝码逆时针旋转即可卸掉砝码。
2、操作：
①根据实验要求将需要的砝码安装在“磨头”上。
②把试样装入上夹头后，将上磨头压在下磨头或毛刷上。
③打开电源开关，根据实验要求设置好“预置次数”。
④按“清零”键，使“实际次数显示”窗显示“0”。
⑤按“启动”键，仪器开始运转。
⑥当到了预置次数后，仪器停止运转，同时在“实际次数显示”的个位上面出现“°”（红点）。实验结束。
附录：计数器功能

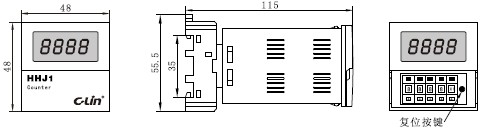

本机使用的是HHJ1型计数器.
用手勾住盖板右侧的凹形部分轻轻的用力向外拉，打开盖板后见图所示（注意不要用力过大以免将盖板弄断），然后按所需设置数字。
计数器因有记忆功能，需在通电前预置好数字，通电后预置的数字无效。如需重新预置数字，应在预置好后按复位键或断电大于0.5S后再接通电源。
1、预置次数显示：（见上图）共可预置4位数字，即预置数字范围为1～9999。
2、预置倍率：（见上图）按“预置倍率”上面的“-”或下面的“+”可选择三种预置倍率即：×1、×10、×100。这样可预置的次数为：
×1挡： 1～9999次
×10挡：1～9999次×10 = 10～99990次
×100挡：1～9999次×100 = 100～999900次
当选择×1挡：摩擦头每旋转1圈，“实际次数显示窗”上的数字加1。
当选择×10挡：摩擦头每旋转10圈，“实际次数显示窗”上的数字加1。
当选择×100挡：摩擦头每旋转100圈，“实际次数显示窗”上的数字加1。
3、实际次数显示：共可显示4位数字（见上图），即实际数字显示范围为1～9999。在每次实验前请按“清零”键，使实际次数显示窗中显示为“0000”。当实际次数=预置次数×预置倍率时，个位数的上面会出现一个“°”，表示实验已完成，同时，摩擦头停止转动。
4、清零键：可清除实际次数显示。
